迷你型4K*2K HDMI超高清光端機
迷你型外觀設計，全鋁一體式型材封裝
支持全高清4K*2K，1080P@60Hz，3D
支持單多模光纖，單/雙纖傳輸，傳輸距離可達1Km
實時傳輸HDMI高清視頻信號，視頻清晰穩定，無壓縮，無延時
支持YUV4:4:4, RGB 4:4:4
傳輸速率帶寬10.2Gbps
符合HDMI1.4標準，HDCP1.2協議，支持EDID透傳
帶電源，光纖狀態LED顯示
內置ESD保護電路，能有效防止靜電損耗
光纖傳送，電磁抗干擾強，滿足不同場合需求。
現場安裝:簡單方便，即插即用,無需設置
迷你包裝，使用方便。
采用Micro-USB接口電源
工業級寬溫：-20~70℃。
- 產品描述
- 產品參數
- 應用方案
- 資料下載
- 關聯產品

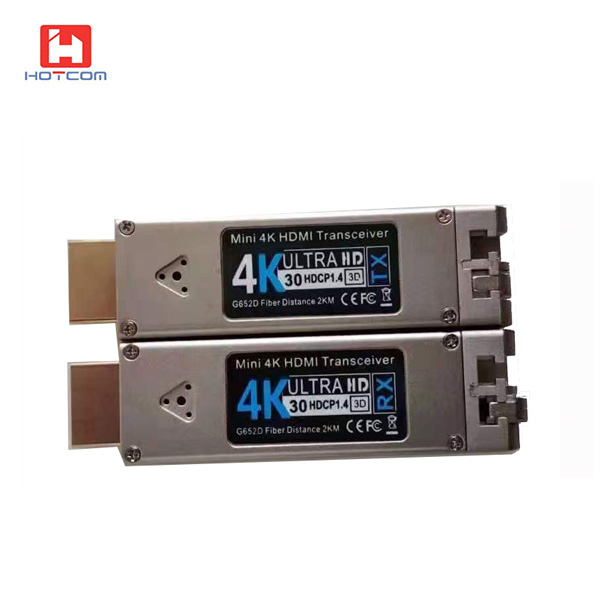

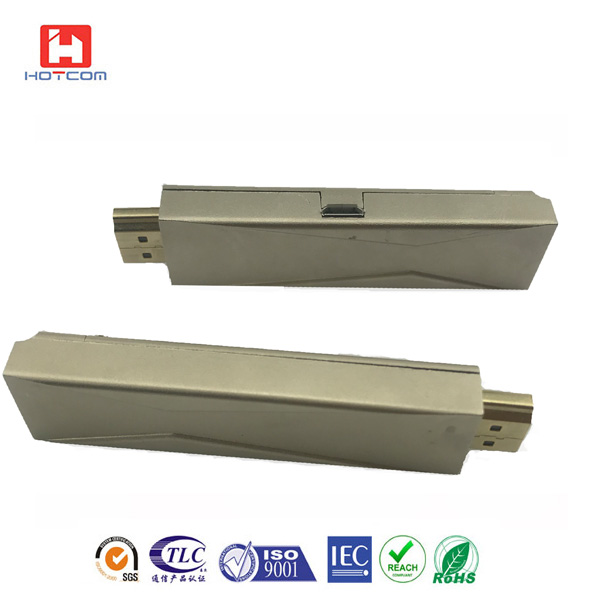

迷你HDMI光纖延長器4K*2K光端機傳輸1000米支持3D/支持EDID
產品概述：
HT401-4KHDMI-T/R-mini 4K HDMI光端機是迷你型的HDMI超高清視頻光纖傳輸設備，支持在多模光纖上最遠傳輸2KM無壓縮的HDMI 1.4a信號，在單模單纖最大傳輸距離為10公里，分辨率為4Kx2K。
HT401-4KHDMI-T-mini 4K HDMI光端機將HDMI信號轉換為單路10Gb/s的串行數據流，通過一根或兩根光纖進行傳輸。HT401-4KHDMI-T-mini將串行數據轉換回HDMI信號。HT401-4KHDMI-T/R-mini收發器符合RoHS標準，無鉛。
HT401-4KHDMI-T/R-mini是大屏幕顯示、會議系統、家庭娛樂等領域的理想選擇，可配合光纖矩陣、視頻處理器等，即插即用，節省空間，維護簡單方便。HT401-4KHDMI-T/R-mini具有抗干擾能力，確保信號傳輸?shù)姆�(wěn)定性。
技術規格
|
Parameter
|
Specifications
|
|
Data Rate Per Lane
|
10GHz Gbps
|
|
Resolution
|
Up to 4K/2K
3840x2160/30Hz (YUV 4:4:4)
|
|
Refresh Rate
|
Up to 120 Hz
|
|
Depth
|
Up to 48-bit
|
|
Support 3D
|
Yes
|
|
Support HDCP
|
Yes
|
|
Wavelength
|
MMF 1310nm
SMF single fiber: 1330nm/1270nm
|
|
Fiber cable
|
MMF:50/125um, OM3-300 is recommended
SMF: 9/125um
|
|
Distance
|
MMF: 1km
SMF: 2km(can extend to 10km)
|
|
Optical connector
|
LC duplex/LC simplex
|
|
Input and Output Signals
|
TMDS Level (complying with DVI1.0)
|
|
Data Transfer Rate (Graphic Data)
|
Max. 3.4Gbps
|
|
Maximum Pixel Clock Frequency
|
340Mb/s
|
|
Maximum Video Bit Rate
|
10.3Gb/s
|
|
Total Jitter at the end of Rx output
|
Max. 309 ps
|
|
Skew inter-channels
|
Max. 6ns
|
|
Video input connector
|
HDMI
|
|
Electrical Interface
|
19 Pins HDMI A Type Port
Miicro-B USB
|
|
Pulling Force
|
111 N
|
|
Laser Output Power
|
Class 1 EN 60825-1 2007
EN 60825-2 A2 2010
|
|
Bit Error Rate Performance
|
1.00E-12
|
|
Power Supply Voltage
|
5V+/-5%
|
|
Power Consumption
|
1420 mW (Source), 1220 mW (Sink)
|
|
Dimensions( L x W x H)
|
100mm*2mm*1mm
|
|
Weight
|
N.W: 0.2kgs
G.W: 1.5kgs(including power adaptor, package)
|
|
Operation temperature
|
-20~70℃
|
|
Storage temperature
|
-40~85℃
|
|
Warranty
|
2-year
|
訂貨信息
|
P/N
|
Description
|
|
HT401-4KHDMI-T/R-mini-M02
|
Mini 4K HDMI Optical Transceiver: 1-Ch HDMI 1.4a Video Signal(4K*2K), OM3 Multi-mode Fiber 1km, LC, including 1*transmitter&1 *receiver, used by pairs, micro-B USB Power connector Input
|
|
HT401-4KHDMI-T/R-mini-S02
|
Mini 4K HDMI Optical Transceiver: 1-Ch HDMI 1.4a Video Signal(4K*2K), Single mode single fiber 2km, LC, including 1*transmitter&1 *receiver, used by pairs, micro-B USB Power connector Input
|

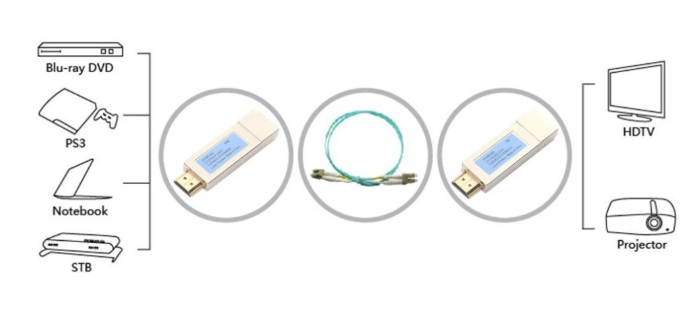

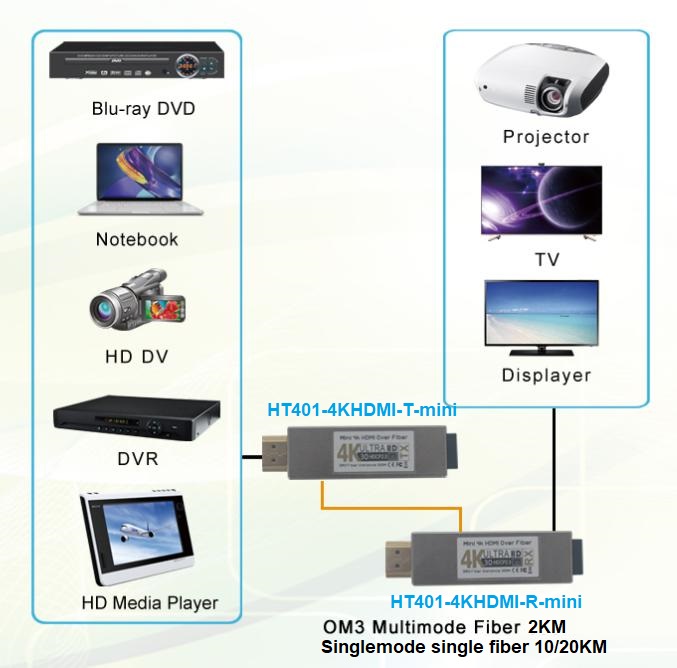

典型應用：
