如何建設園區全光網絡？
2021/3/5 14:54:33
全光網絡一直是弱電行業關注的重點，不少的弱電集成商/工程商已經接觸到了相關的項目，那么什么是全光網絡呢?如何來建設全光網絡項目呢？本期我們一起來詳細了解下這方面的內容。
一、什么是全光網絡？
所謂全光網絡，指的是網絡傳輸和交換過程全部通過光纖實現，信號只是在進出網絡時才進行電光和光電轉換，而在網絡中傳輸和交換的過程信號始終以光的形式存在，因此能大大提高網速。
提到這里，就不得不說到POL全光網絡。
POL（Passive Optical LAN），無源光局域網，基于PON技術的新型局域網組網方式，優化了局域網的基礎布線和網絡結構，網絡結構更加扁平和簡潔。繼承了PON網絡大帶寬、高可靠性、扁平化、易部署、易管理等優點。
POL網絡統一承載寬帶、語音、視 頻、WiFi、CATV、辦公等業務。
POL方案廣泛應用于酒店、校園、 企業園區、企業辦公樓，電力、交 通等場景。
面對大量業務通信，傳統的線纜傳輸必然受限，需要更高的帶寬，POL基于PON網絡的全光局域網可以解決：
更遠的覆蓋距離；
更多的業務種類；
更高的用戶帶寬；
更精簡的網絡結構。
說的直接點，網絡在傳輸和交換的過程信號始終以光纖的形式存在，網速大大提升，因此簡化了網絡結構，多種業務一網承載，網絡進行大的“瘦身”。
二、全光網絡園區如何建設
那么全光網絡如何建設呢？這里面我們以園區全光網絡解決方案為例：
統一網絡：各業態實現網絡融合，各業務皆能支持接入，可支持互動智能業務。
統一網管：PON、交換機等管理運維，WLAN、視頻設備管理，光纖鏈路檢測，故障定位。
可調帶寬、平滑升級：即時提速，定時提速，方式靈活，客戶帶寬從0~1G+任意升級，帶寬1G~10G不影響ODN網絡。
一、有線+WiFi+弱電，一網承載

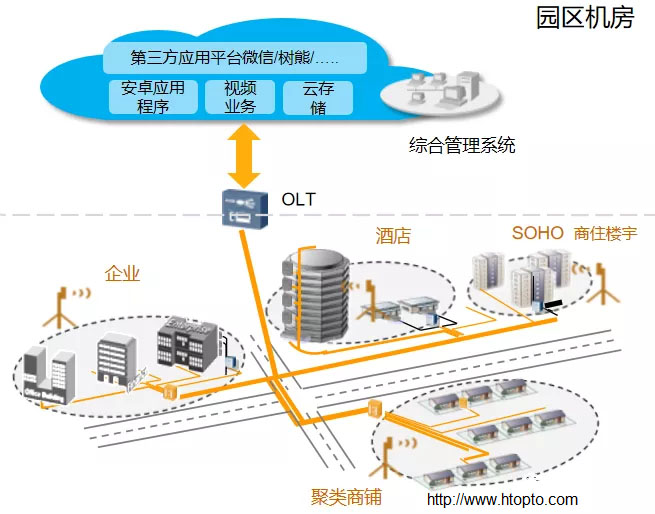

對于園區全光網絡如何實現呢？我們來看整體拓撲圖：
每個部分都是通過光纖傳輸。
二、全光網絡建設的基礎：ODN網絡介紹
ODN：即光分配網絡，基于PON設備的光纜網絡, 在OLT和ONU間提供光傳輸通道，那么如何傳輸呢？
全光網絡基礎建設傳輸過程中分為四個部分，園區機房、饋線段、配線段、入戶段，我們來分別看下都有那些連接。
園區機房：主要有ODF、跳線、分光器。
饋線段：光纜接頭盒、光纜交接箱、分光器 、饋線光纜
配線段：光纜交接箱、分纖箱、分光器、配線光纜
入戶段：分纖箱、光纜插座、皮線光纜

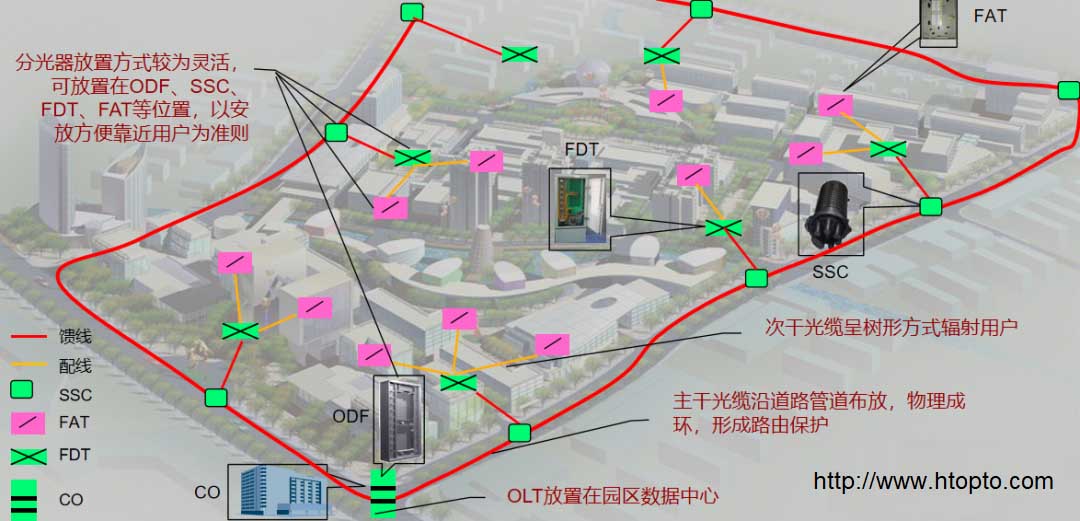

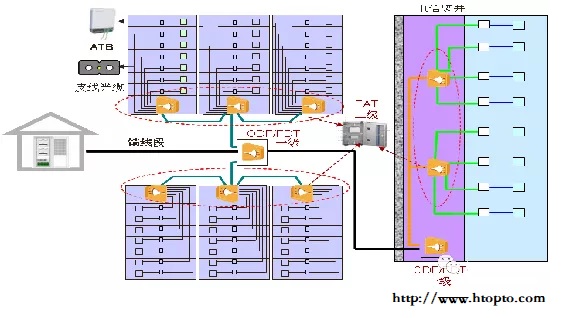

1、ODN管道整體規劃：水平規劃
分光器放置方式較為靈活，可放置在ODF、SSC、FDT、FAT等位置，以安放方便靠近用戶為準則。

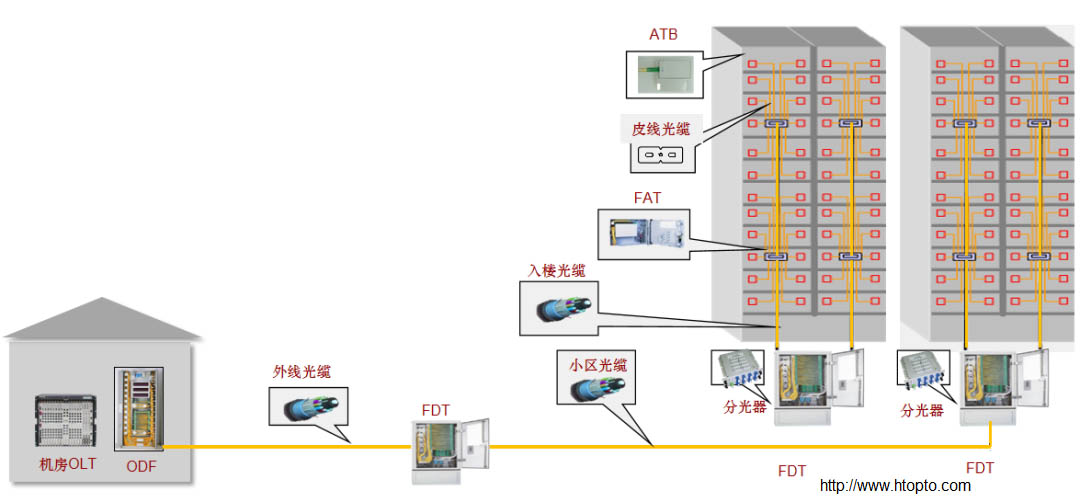

2、ODN管道整體規劃：垂直規劃
OLT放置在園區機房，一級分光情況下，分光器放置在樓棟地下室或樓道內的光交箱或分纖箱中；弱電井內使用垂直布線的室內光纜，可采用掏接工藝，分光器采用1*32或1:64分光，分光器規模由覆蓋的用戶數量決定。

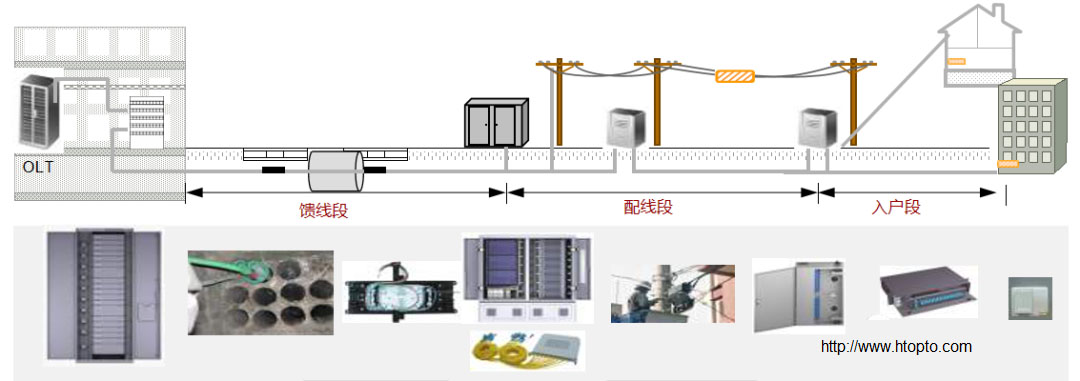

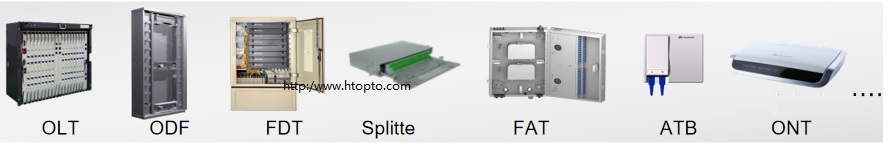

那么ODN都有涉及哪些產品，如下圖可以看下：
三、關鍵點：全光網絡分光器的放置
做過全光網絡的朋友就知道，全光網絡的建設關鍵在于分光器的放置，這個在項目中尤其重要，因為整個傳輸過程中都是光纖，分光是必然的，目前根據項目的情況，有三種分光方式：

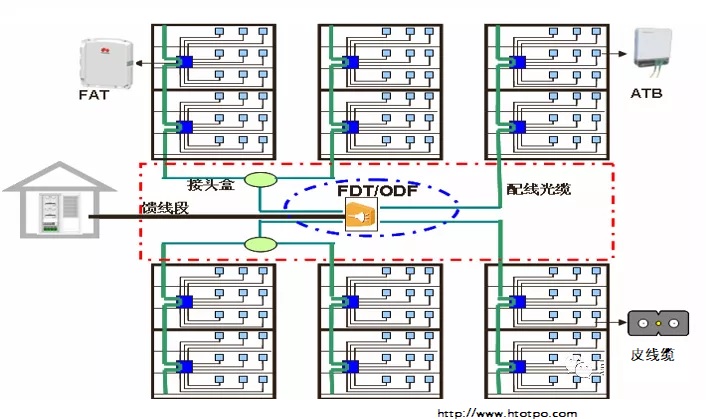

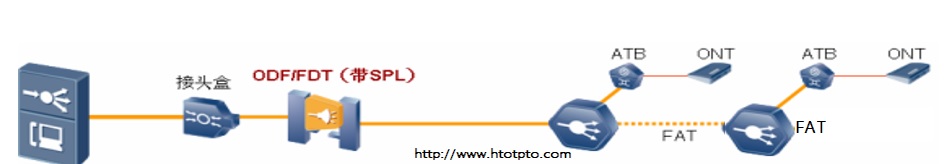

1、大集中分光：
分光器設置在大的配線光節點處，如園區機房或園區光交（FDT），一般采用多個分光器在ODF或大容量FDT內集中放置，覆蓋用戶在200戶以上。
大集中分光特點：
（1）、適用于低層住宅F(xiàn)TTH、辦公樓多租戶場景，需要較多的管線資源；
（2）、采用一級分光，1:32或1:64分光器；
（3）、分光器在大容量ODF/FDT上架安裝，分光器數量按用戶數配置；
（4）、樓道內設置FAT，覆蓋1或多個樓層；FAT可選用直熔或配接模塊；
（5）、建設成本最高，但運營維護最為方便。

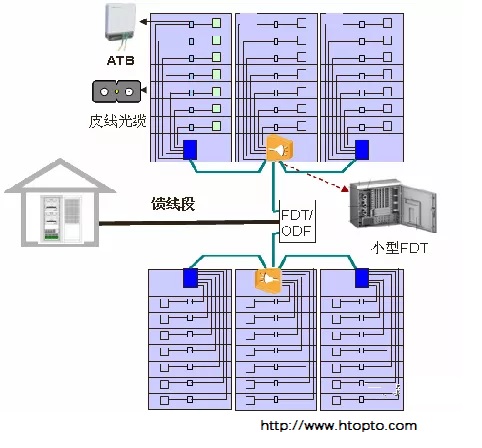

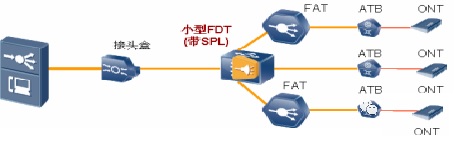

2、小集中分光：
分光器設置在較大的配線光節點處，如樓宇配線間或樓道外墻，一般采用2～5個分光器在大容量FAT或小型FDT內集中放置，覆蓋用戶在100~200戶。
小集中分光特點：
（1）、適用于住宅F(xiàn)TTH、辦公樓租戶、商場等場景對管線資源要求一般；
（2）、采用一級分光，1:32或1:64分光器，覆蓋一層或多層；
（3）分光器放置在大容量FAT或小型FDT內集中放置，數量按用戶數配置，一般最大配置不超過4個；
（4）、建設成本中等，運營維護較為便利。
3、分布式分光：
分光器設置在小的配線光節點處，如高樓的樓層弱電間、中低層樓宇的樓道，一般采用內置1～2個分光器的小容量FAT樓宇的各單元或各樓層分開放置，覆蓋用戶在36戶以下。
分布式分光特點：
（1）、適用于超高層、辦公樓多租戶等用戶密集場景，對管線資源要求最低；
（2）、分光器采用1:8+1:8或1:16+1:4，組合比不超過1:64；第一級分光器在ODF或FDT內上架安裝，第二級分光器用掛墻式FAT安裝，數量一般不超過4個；
（3）、樓道內設置FAT，覆蓋1或多個樓層；FAT可選用直熔或配接模塊；
（4）、建設成本最低，但運營維護較為不便。

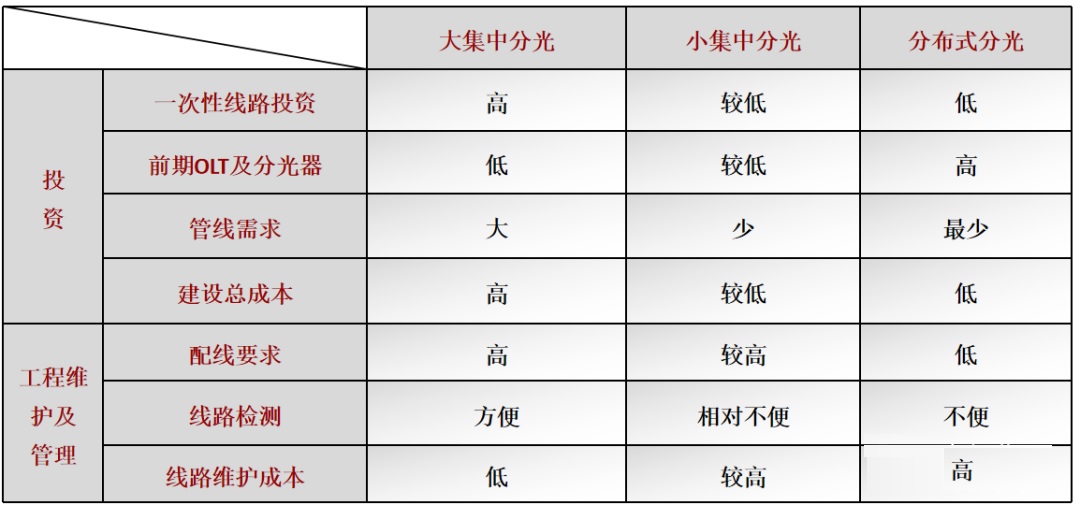

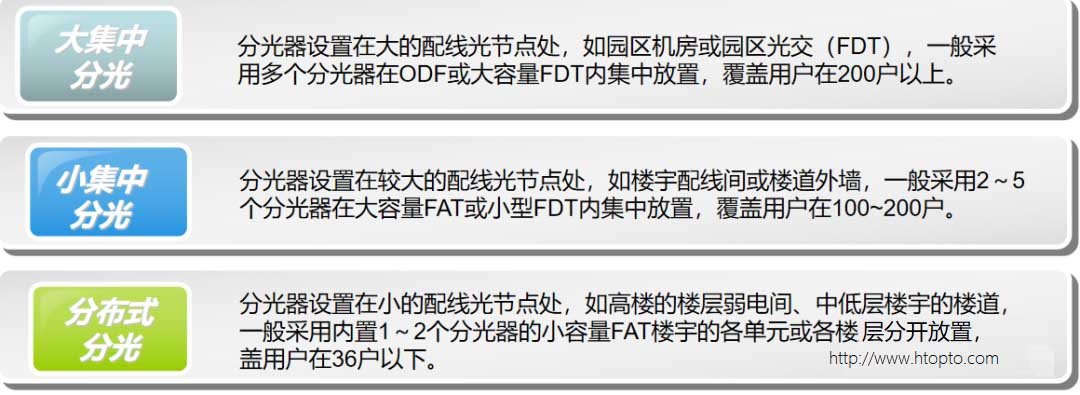

4、三種分光方式比較：
三種分光模式各有特點，主要根據用戶規模及密度情況進行選擇。

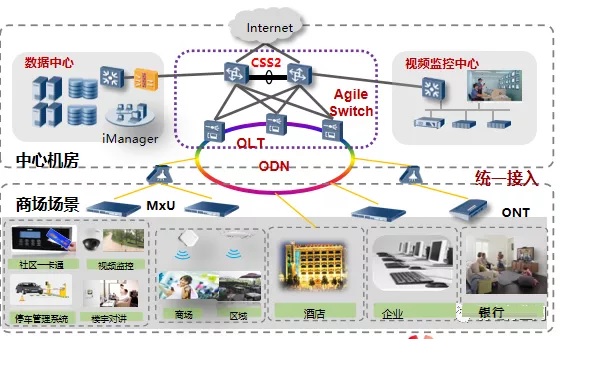

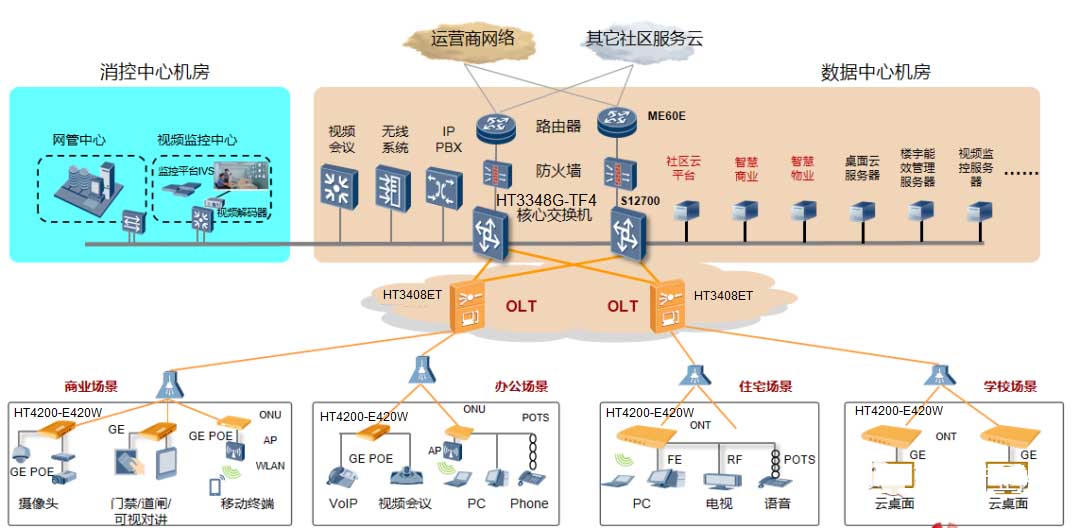

除了園區項目，全光網絡在商業綜合體上也是大量的應用：
弱電系統統一承載，簡化管理和運維。
四、全光網絡與傳統網絡對比
（一）、網絡結構

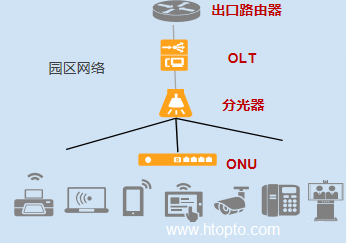

1、POL全光網絡：
帶寬保障：單PON口2.5G帶寬；高峰時段，出口帶寬有效利用率＞92%
層級清晰：覆蓋面積&用戶數量不影響二級結構
維護簡單：OND網絡免維護；OLT直接管理ONU
平滑升級：帶寬按需擴容；1G→10G，無需改動全光網絡
2、傳統網絡堆疊：
帶寬浪費：單端口1G帶寬；高峰時段，出口帶寬有效利用率＜60%。
層級混亂：層級隨著規模的擴張而增加，龐雜而混亂，維護復雜，上層設備無法管理下層設備，人工管理困難。
升級困難：新增人員，帶寬遞減；升級帶寬網絡需要重新布放。
二、布線優勢
1、光纖：
（1）、光纖壽命30年，玻璃芯/塑料芯，耐腐蝕。

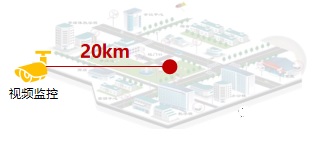

（2）、超長傳輸距離，能解決很多布線的困難。
2、銅線
（1）、銅線布線占用大量的管線資源
（2）、一般在10年左右容易老化，需要重新部署。
（3）、傳輸距離限制100米。
