深圳市鴻騰光電有限公司歡迎您！電話：86-755-86197637

產品分類
產品搜索
關鍵字
搜索
波分復用器件

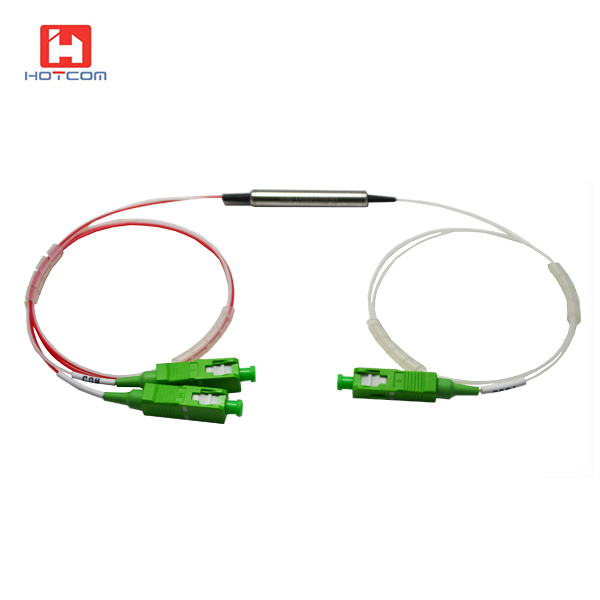

3端口波分復用濾波器（FWDM）
低插入損耗
高隔離度
低偏振損耗
緊湊的設計
良好的通道間一致性
工作波長范圍從1260nm到1620nm
工作溫度范圍從-5到+75攝氏度
高可靠性和熱穩定性
符合Telcordia GR-1209-CORE-2001標準
符合Telcordia GR-1221-CORE-1999標準
符合ITU-T G.694.1
符合RoHS環保標準（無鉛）
  • 產品描述
  • 產品參數
  • 應用方案
  • 資料下載
  • 關聯產品
3端口 FWDM器件主要用于無源波分復用模塊, 是一種基于TFF(薄膜濾波器)的波分復用技術，具備多種封裝尺寸、波長可選，由公共端(COM)、透射端(Pass)、反射端(Reflect)三端口組成，與CWDM區別在于FWDM可在單個較寬的波長范圍通道內復用或解復用兩個或以上不同波長的光信號，并增加信號傳輸速度和通信容量，廣泛應用于電信、廣電、企業網、校園網等領域。

Parameter Unit Value
Operating Wavelength 1310 Band nm 1260~1360
1490 Band nm 1480~1500
1550 Band nm 1540~1560
Insertion Loss Com→Ref dB ≤0.6 (Typ.0.4)
Com→Pass dB ≤0.8 (Typ.0.6)
Isolation Com→Ref dB ≥15
Com→Pass dB ≥30
PDL dB ≤0.1
Return Loss dB ≥45
Directivity dB ≥50
Operating  Temperature ℃ -5~+70
Storage Temperature ℃ -40~+85
Size mm φ5.5x38
Power Handling mW ≤300

Ordering Information:

FWDM
Product Type 534=1550 Pass/1310&1490 reflect
345=1310&1490 Pass/1550 reflect
Fiber Type 1=G652D,  2=G657A1
Package Dimension

C=5.5x38mm steel tube,  D=90x20x9.5mm Plastic Box

1G=1 Slot LGX Box, 1U=19'' 1U Rack Mount

Pigtail Type

B=250um Bare Fiber，L=900um Loose Tube, S=2.0mm, R=3.0mm

0=Adaptor

Pigtail Length 05=0.5m, 10=1m, 15=1.5m, 20=2m,0=Adaptor
Connector

00=None,FU=FC/UPC,FA=FC/APC,SU=SC/UPC,SA=SC/APC,

LU=LC/UPC,LA=LC/APC,ST=ST/PC



 FTTx/NGPON網絡
WDM波分復用網絡
WDM-PON波分復用無源光網絡

Port Filter WDM (980/1064,1480/1550,980/1550,1550/1064,1064/1030nm)

1x2 PON Filter WDM

1x3 PON Filter WDM
