10G GPON技術介紹
2020/3/27 11:27:09
伴隨著4K視頻、虛擬現實等大流量、高帶寬業務的開展和普及，人們對高寬度的需求日益強烈，高速率寬帶接入需求不斷增長，現有的EPON，GPON技術有可能成為發展的瓶頸。因此開始下一代PON技術研究是非常必要和及時的。PON技術主要發展方向有：網絡向多波長發展。如 WDM-PON技術；單波長大帶寬趨勢。如 10G GPON、10G EPON技術。WDM-PON是基于全新光網絡的長 期的演進方案翻，需要重新部署新網絡。而 10G GPON 是個中期的演進方案。在兼容現有GPON ODN的基礎 上，通過擴展GPON標準過渡到10G GPON。

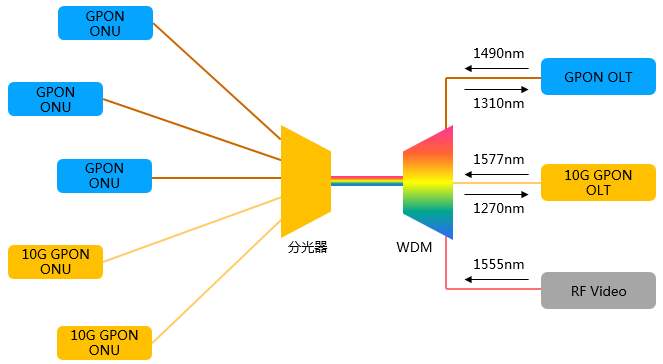

1. 10G GPON 的系統結構
10G GPON 的系統結構。10G GPON 在系統結構上仍然延續GPON的典型 形拓?fù)浣Y(jié)構，它由支持10G速率的光線路終端(OLT)、 光網絡單元(ONU)和光分配網絡(ODN)組成。在上行方向，采用TDMA方式，使多個ONU共享干線信道容量和 信道資源141。上行數 據的傳輸都由0LT 統一控制。各ONU 田1 10GGPON的拓?fù)浣Y(jié)構田 按照OLT所分配的時隙傳輸用戶數據．不同的0NU所 用的時隙不同．所以各0NU所產生的上行數據不會發 生沖突。在下行方向，OLT以廣播方式將由數據包組成 的幀經由無源光分支器發送到各個ONU。每個ONU 收到全部的數據流．然后根據ONU的媒體訪問控制地 址取出特定的數據包。
2. 10G GPON 的原理
10G GPON Principle

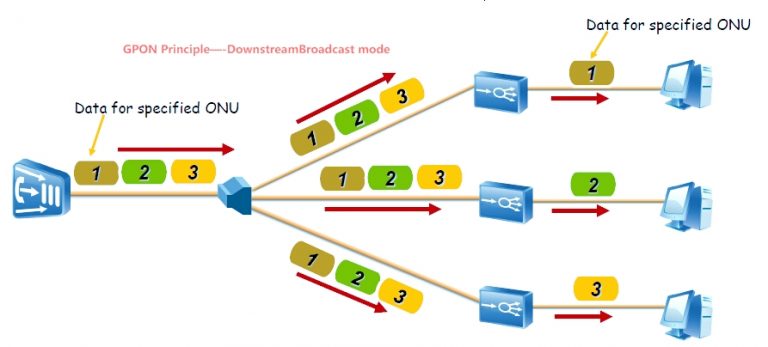

10G GPON下行原理圖
10G GPON 上行原理圖
3. 10G GPON 的技術優勢
①與現有GPON兼容．具有足夠的帶寬支持多種 新業務．而且可以進行靈活部署，既能夠配置10G／10G 上下行對稱的速率．也可配置10(3／2．5G上下行非對稱的速率。
② 10G GPON 和GPON具有更大的功率。更長覆 蓋范圍。因此它不但適合在密集的城市地區鋪設，也適 合在比較偏遠農村地區鋪設。加之可以傳輸更遠的距 離．所以在農村地區可以用一個中心局來管理更多稀疏的用戶．實現成本最大化。
③ 10G GPON 具有QoS保證的全業務接入的優 勢。運營商要實現三網融合．除了數據業務之外，還包 含大量的語音和視頻業務．對服務質量保證要求比較 高，因此多業務QOS保障這個優勢將為客戶提供了高 質量的。豐富的個人媒體體驗。
④10G GPON作為GPON的升級，運行于目前部 署的GPON網絡上．實現從GPON到 10G GPON 的平 滑升級．因此具有成本的優勢和技術的可行性。而如果 采用WDM—PON．必須更換老式的ONU。需要很高的 成本。因此，10G GPON 可以以較低的成本提供的合適 的帶寬。
結語：
10G GPON 作為下一代PON技術，既能滿足不斷出現的高帶寬網絡應用業務的需求,又能以較少的成本實現10Gb/s帶寬的接入。是下一代接入網技術的發展趨勢。本文研究了10G GPON的關鍵技術，提出了一 新的上下行對稱10G GPON與GPON混合系統的實 現方案。它利用現有光器件在原來基礎上進行溫和升級就得到10Gb/s的上行速率。還兼容現有的GPON系 統，實現平滑演進，因此具有成本優勢和實用性，為 10G GPON最終成為接入網提供了參考。一方面．隨著 GPON在世界市場占有率超過EPON，希望下一代PON 技術能夠兼容已部署的GPON；另一方面，隨著用戶寬 帶業務的不斷增加，相信10G GPON將成為下一代 PON技術的主流，成為運營商在接入網寬帶進行提速之時的最為關鍵的技術。
