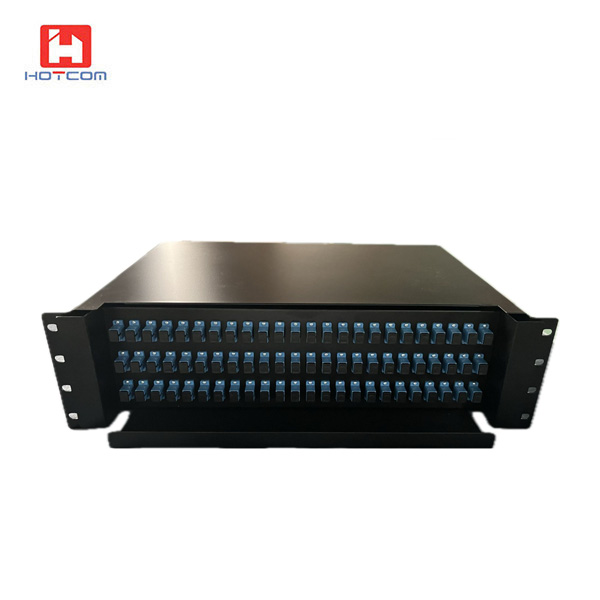

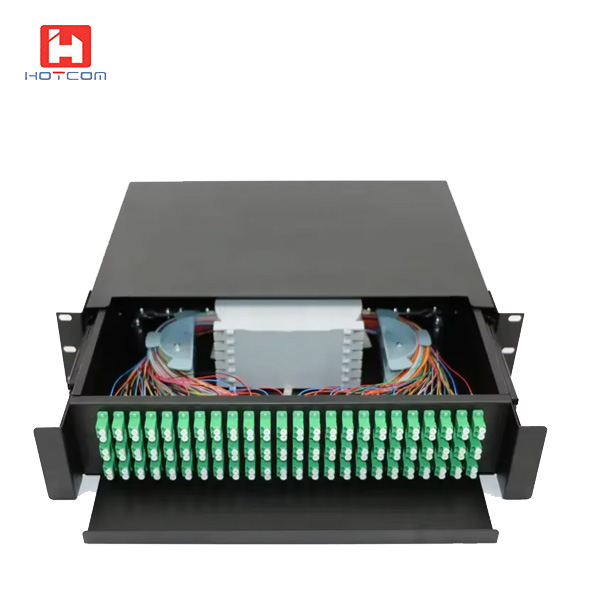

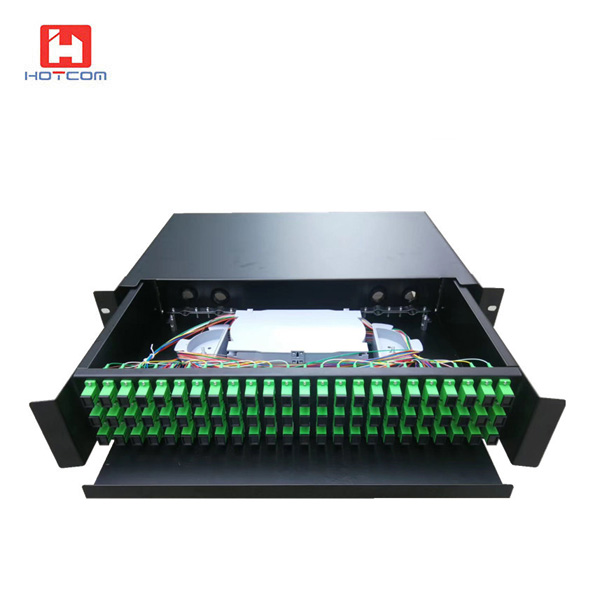

3U 72口抽拉式光纖配線架、光纜終端盒技術規格
型號：HT2005RS-3U-72XX
尺寸：482*350*125（mm）
材料：冷軋板
適配器孔：72個SC單工孔、72個LC雙工法蘭孔，單模、多�？蛇x
最大芯數：72芯/144芯（LC型）
熔纖盤數量：3個
熔纖盤芯數：24芯
尾纖數量：12色尾纖*6/12色尾纖*12
顏色：黑色, 其它顏色可定制
應用： 19英寸機架安裝
材質: 塑件ABS、箱體冷軋板
板材厚度：1.3MM
顏色：黑色
使用條件
工作溫度：-40°C~ 70°C貯存溫度：-40°C~ 85°C相對濕度：≤85%（ 30°C）大氣壓力：70Kpa~106Kpa
光電性能
標稱工作波長：850nm、1310nm、1550nm插入損耗：≤0.5dB回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB抗電強度：≥3KV(DC)/1min不擊穿、無飛弧；絕緣電阻：≥1000MΩ/500V(DC)壽命：≥1000次收容盤光纖彎曲半徑：≥40mm
機械性能塑料件燃燒性能符合GB51697-85的規定。光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm光纜進入機箱，曲率半徑大于光纜直徑的15倍箱體采用厚度1.3mm冷扎板制成,環氧靜電噴塑，外形美觀，使用方便
功能具有光纜固定和保護功能具有光纜終接功能調線功能光纜纖芯和尾纖的保護功能
