平面波導型PLC光分路器

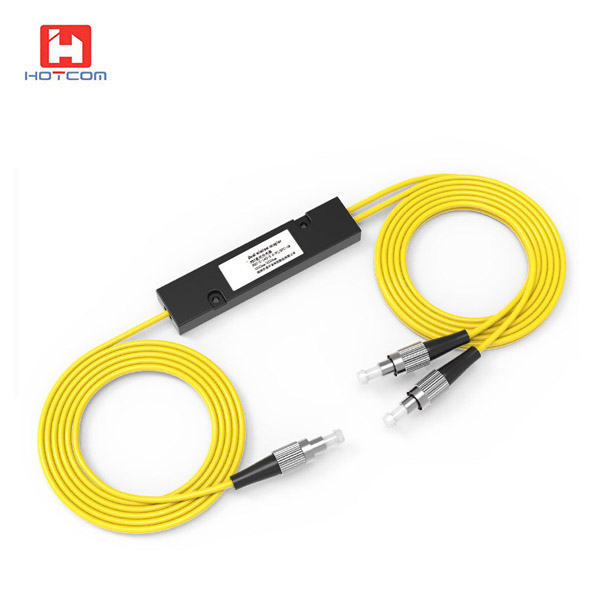

1分2拉錐式光分路器耦合器
▪ 生產歷史長，工藝比較普及，低分路性能穩定，低插入損耗和偏振相關損耗；
▪ 高可靠性，高方向性，高工作溫度；
▪ 根據客戶需求，可選用單窗或雙窗，以及三窗；
▪ 根據用戶數量和距離的不一致性，可選用不同分光比的器件；
▪ 封裝尺寸可以根據客戶需求來定，1X2 / 2X2封裝尺寸可達到￠3X40 ；
▪ 模塊塊封裝尺寸可根據客戶在不同場合，定制不同尺寸的封裝模塊
  • 產品描述
  • 產品參數
  • 應用方案
  • 資料下載
  • 關聯產品

概述：

熔融拉錐分光器是將兩根或多根光纖捆在一起，然后在拉錐機上熔融拉伸，并實時監控分光比的變化，分光比達到要求后結束熔融拉伸，其中一端保留一根光纖（其余剪掉）作為輸入端，另一端則作多路輸出端。

熔融拉錐光纖器件采用獨特的材料和制造工藝，能精準的控制光纖耦合、封裝，以及保證的插入損耗、波長相關損耗和偏振相關損耗。拉錐器件可依不同分光比，工作波長范圍，連接器類型與外封裝形式進行靈活配置，可快速應用于各種產品設計與項目規劃，被廣泛應用于有限電視傳輸，局域網和其他光通訊系統中對光信號進行分割和合并。

技術規格

拉錐光分路器參數

操作波長（nm）

1310/1550 nm

光纖類型

G657A或客戶定制

分光比

1×99

2×98
 5×95
 10×90
 20×80
 30×70
 40×60 50×50

插入損耗(dB)（P/S  級）（低分光比端）

21/22

18.5/19

14/15

11/11.5

7.6/8.0

5.7/6.0

4.4/4.7

3.2/3.4

插入損耗(dB)（P/S  級）（高分光比端）

0.15/0.3

0.2/0.3

0.35/0.55

0.6/0.8

1.1/1.3

1.8/2.1

2.6/2.8

3.2/3.4

均勻性(dB)（最大）

0.6

0.6

0.6

0.6

0.6

0.6

0.6

0.6

偏振相關損耗(dB)（最大）

0.15

0.15

0.15

0.15

0.15

0.15

0.15

0.15

回波損耗(dB)（最小）

50

50

50

50

50

50

50

50

方向性(dB)（最�。�

50 50 50

50

50

50

50

50

光纖長度

客戶定制

工作溫度

( -20～+70)（℃）








備注:
1. 以上性能參數不包含光纖連接器損耗。
2. 每增加一個光纖連接器插入損耗增大0.3dB。
3. 插入損耗、波長間相關性、回波損耗、消光比 及封裝尺寸可客戶指定。

連接器規格
熔融拉錐分路器可定制SC/UPC、FC/UPC、ST/UPC、LC/UPC、SC/APC、FC/APC、LC/APC接頭，可根據客戶的需求定制各種分光比例的拉錐分路器。
