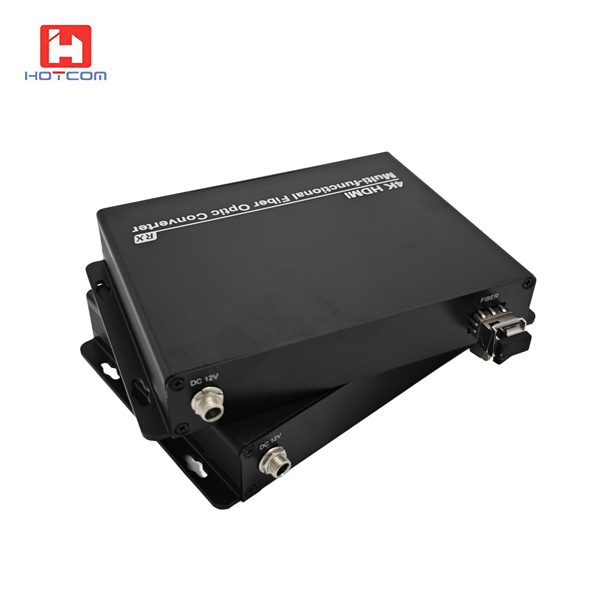

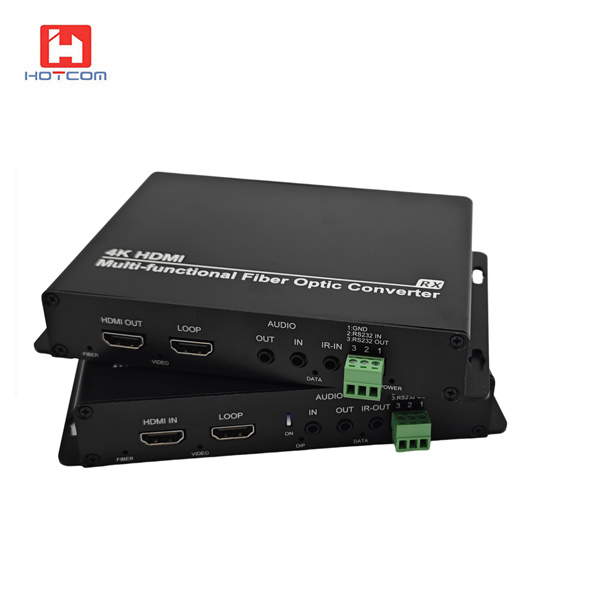

4K HDMI視頻帶本地環出+1路雙向3.5音頻+1路反向IR+1路雙向RS232數據光端機
產品介紹:
HT401-4K2KHDMI-T/R-M HDMI 1.4多功能光纖光轉換器是我司吸收了國內外同類產品的優點,并結合市場的實際需求,自主研發的具有自主知識產權高清視頻傳輸系列。
HT401-4K2KHDMI-T/R-M 通過一根光纖傳輸多業務,可同時傳輸1路4K@30Hz 帶本地環路的HDMI視頻,1路雙向3.5mm音頻,1路反向IR,1路雙向RS232/RS485數據,1路反向開關量,1路鍵盤鼠標,真正實現無延遲,無壓縮,高質量信號擴展10km,是高清視頻傳輸組網的理想選擇。
產品技術參數:
光器件指標 |
|||||
波長 |
1310-1550nm |
||||
速率 |
10Gbps |
||||
發射光功率 |
>-5db |
||||
接收靈敏度 |
>-14db |
||||
光口 |
LC |
||||
視頻指標 |
|||||
視頻帶寬 |
10GHz Gbps |
||||
分辨率 |
4096*2160*30Hz向下兼容 |
||||
最高像素時鐘 |
297MHZ |
||||
有效線長 |
10M |
||||
物理接口 |
HDMI 母頭 |
||||
KVM(USB)指標 |
|||||
版本 |
1.1 |
||||
發射機物理接口 |
USB母口 B型口 |
||||
接收機物理接口 |
USB母口 A型口 |
||||
音頻指標 |
|||||
采樣頻率 |
48K |
||||
采樣深度 |
24bit |
||||
動態帶寬 |
96db |
||||
總諧波失真(THD) |
-88db |
||||
信噪比(SNR) |
96db |
||||
音頻輸入/輸出阻抗 |
600Ω |
||||
信號電平 |
VPP 3.5V |
||||
物理接口 |
3.5mm立體聲音頻插座 |
||||
信號類型 |
立體聲道 |
||||
IR指標 |
|||||
指標參數 |
最小 |
類型 |
最大 |
單位 |
狀態 |
光電流 |
200 |
- |
1030 |
uA |
IF=4mA,VCE=3.5V |
峰值波長 |
- |
940 |
- |
nm |
1F=20mA |
光譜電壓 |
- |
80 |
- |
nm |
1F=20mA |
- |
±30 |
- |
Deg |
1F=20mA |
|
正向電壓 |
- |
1.2 |
1.6 |
V |
1F=20mA |
反向電流 |
- |
- |
10 |
uA |
VR=5V |
RS232數據指標(3線制,全雙工) |
|||||
波特率 |
256000Hz向下兼容 |
||||
數據位 |
8位 |
||||
物理接口 |
3-pin鳳凰端子 |
||||
RS485數據指標(2線制,半雙工) |
|||||
誤碼率 |
<10^-9 |
||||
速率 |
0-400Kbps |
||||
物理接口 |
3-pin鳳凰端子 |
||||
開關量指標 |
|||||
輸入電氣參數 |
干觸點,不帶電(短接或斷開) |
||||
輸出電氣參數 |
干觸點,不帶電(短接或斷開) |
||||
輸出繼電器最大切換電壓 |
250VAC/220VDC |
||||
輸出繼電器最大切換電流 |
2A |
||||
輸出繼電器機械耐久性 |
100000000次 |
||||
繼電器最大輸出功率 |
60W |
||||
物理接口 |
2-pin鳳凰端子(發射機)
開關按鍵(接收機) |
||||
其它指標 |
|||||
工作溫度 |
-20°C ~75°C |
||||
存儲溫度 |
-40°C ~85°C |
||||
供電方式 |
12V1A |
||||
功耗 |
<1.5W |

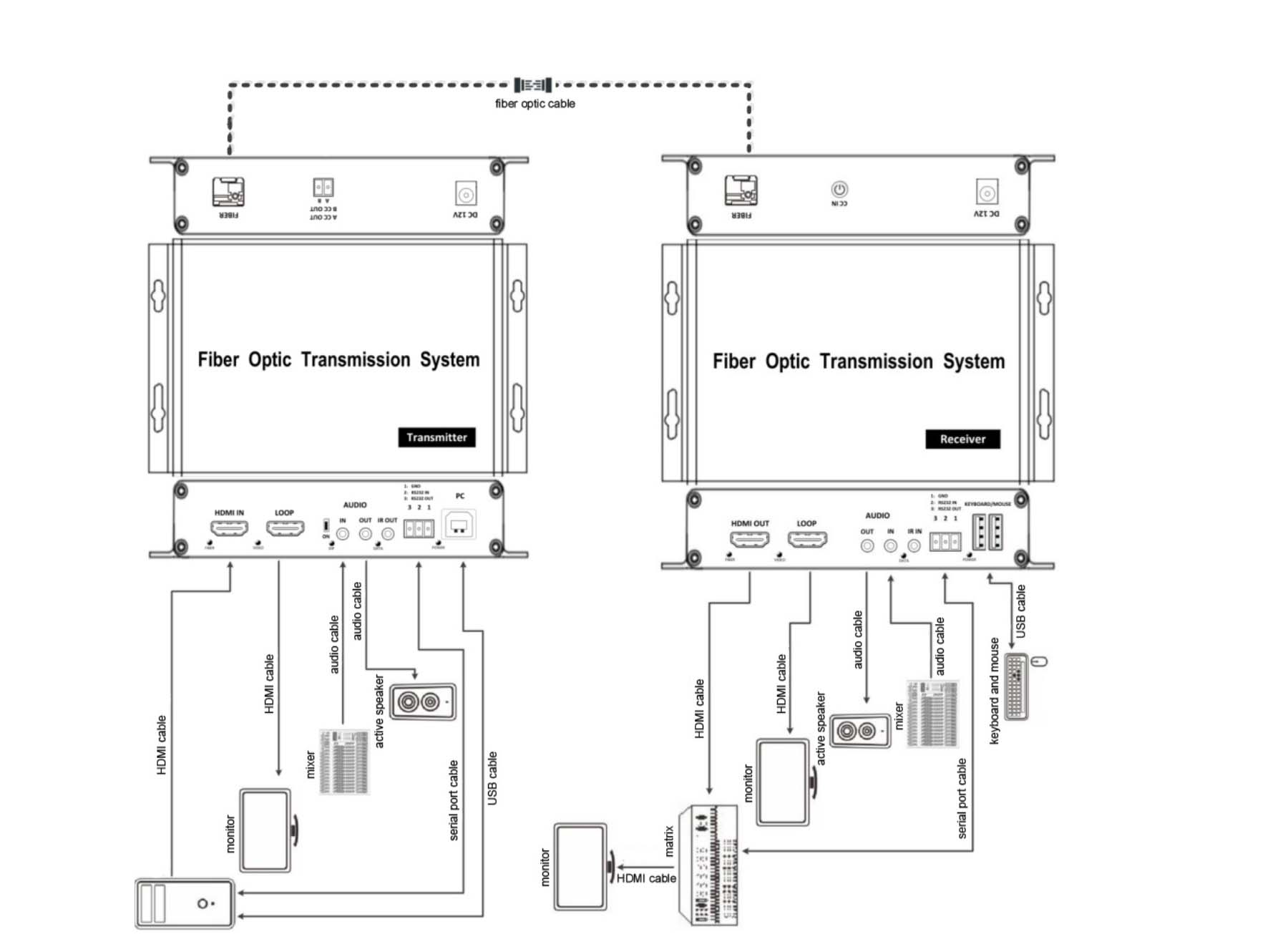

典型應用拓撲圖:
