40G QSFP+ SR Bi-Directional Transceiver Module (850nm, 900nm MMF 100m/150m Duplex LC )
QSFP-40G-SR-BD 40G QSFP+ SR Bi-Directional is a Four-Channel, Pluggable, LC Duplex, Fiber-Optic QSFP+ Transceiver for 40 Gigabit Ethernet Applications. This transceiver is a high-performance module for short-range duplex data communication and interconnects applications. It integrates four electrical data lanes in each direction into transmission over a single LC duplex fiber optic cable. Each electrical lane operates at 10.3125 Gbps and conforms to the 40GE XLPPI interface.
40G BIDI QSFP+光模塊
1. 什么是QSFP-40G-SR-BD光模塊？
QSFP-40G-SR-BD光模塊的傳輸波長為850nm和900nm，具有兩個20Gbps光信號收發通道，每個信號通道可以通過一根多模光纖同時發射和接收不同傳輸波長。
2.QSFP-40G-SR-BD與QSFP-40G-SR4的不同：

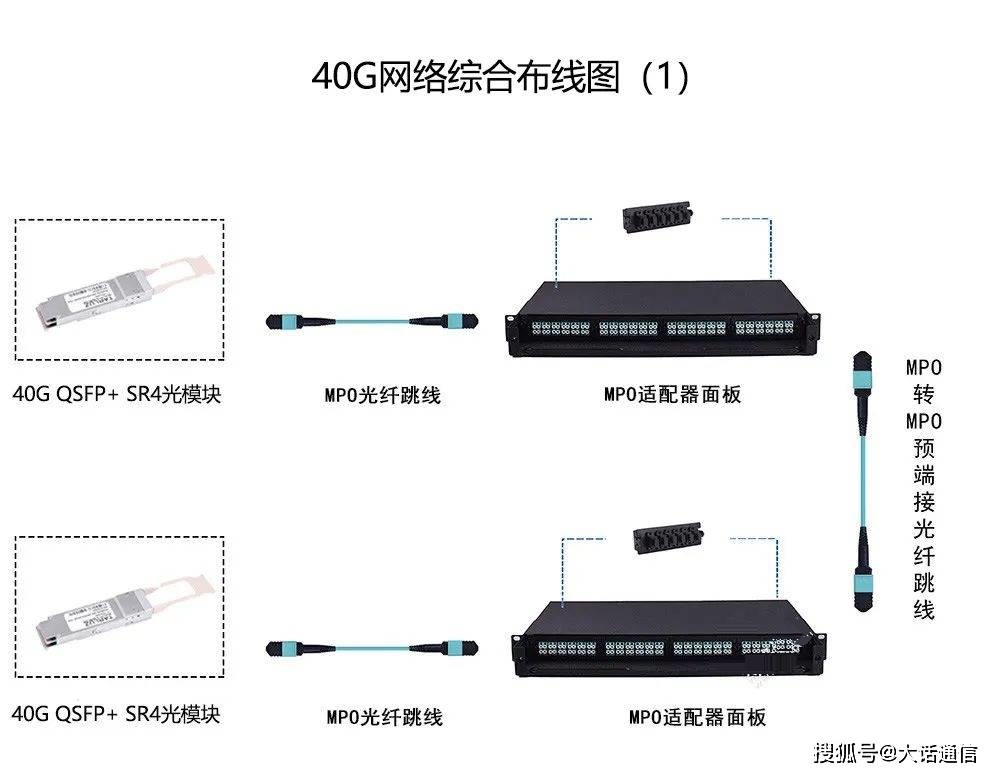

QSFP-40G-SR4光模塊的封裝類型為QSFP+，接口類型為MPO，與OM3光纖跳線搭配使用時傳輸距離最遠可達100米；與OM4光纖跳線搭配使用時，傳輸距離最遠可達150米。QSFP-40G-SR4光模塊不僅可以通過連接12芯MTP/MPO光纖跳線實現40G傳輸，還可以通過連接8芯MPO-LC分支線纜實現4x10G傳輸。
QSFP-40G-SR-BD光模塊的封裝類型為QSFP+，接口類型為LC，與OM3光纖跳線搭配使用時，傳輸距離最遠可達100米；與OM4光纖跳線搭配使用時，傳輸距離最遠可達150米。QSFP-40G-SR-BD光模塊可以利用10G布線系統中多模OM3雙工LC光纖跳線，快速搭建40G網絡，無需添加光纖適配盒。
40G SR4光模塊是8個獨立的光通道，4發4收，每個通道傳輸10Gbps速率，所以常用MPO-12光纖跳線來實現40G傳輸。但QSFP-40G-SR-BD只需使用2個20G通道即可實現此功能。
而對于40G BiDi SR光模塊來說，其只有2個通道，每個通道傳輸20Gbps速率，使用WDM技術，可以使每個通道同時發射和接收來自同一根光纖上的不同波長的光信號。所以40G BiDi SR光模塊使用的是雙工LC光纖跳線實現40G傳輸。
40G BiDi SR光模塊原理
40G BiDi SR光模塊傳輸波長為850nm和900nm，采用WDM波分復用技術，將不同波長的20G光信號復用在同一根光纖中進行傳輸，其原理如下圖所示。

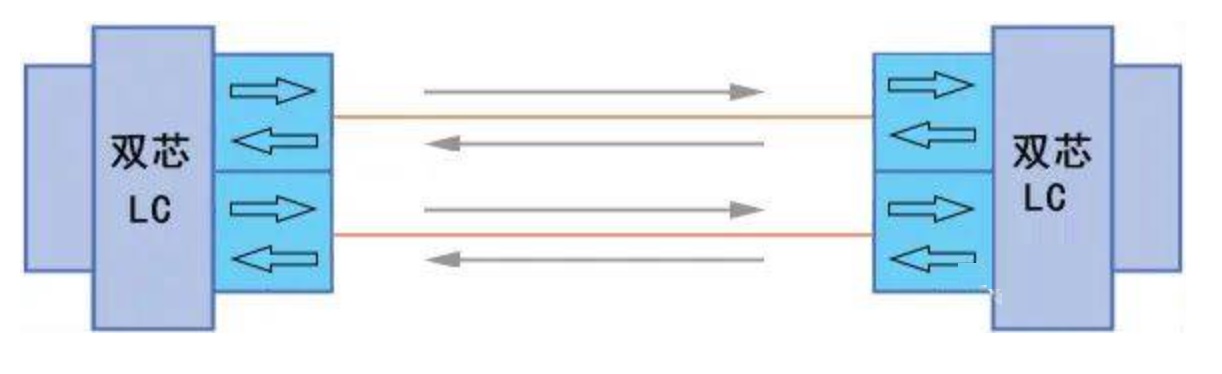

注：BIDI光模塊必須成對使用，才能實現數據的雙向傳輸
40 Gigabit Ethernet interconnects
Datacom/Telecom switch & router connections
Data aggregation and backplane applications
Proprietary protocol and density applications
