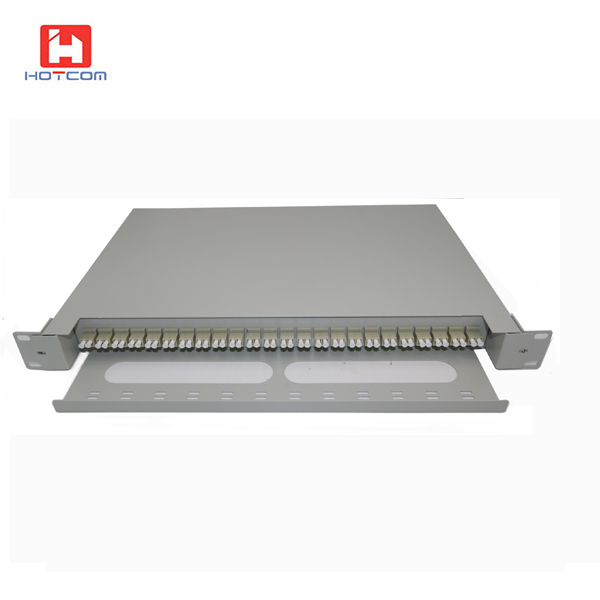

HT2005RS-1U-48XX系列1U抽拉式光纖配線架、光纜終端盒、光纖終端箱是一種標準19英寸安裝的光纖熔接及成端裝置，它安裝與操作方便、靈活，可配置不同適配器面板以滿足各種應用需求.
1U 48芯抽拉式光纖配線架、光纜終端盒技術規格
型號：HT2005RS-1U-48XX
尺寸：430x285x44
材料：冷軋板
適配器孔：24個SC單工孔、24個LC雙工法蘭孔，單模、多模可選
最大芯數：24芯/48芯
熔纖盤數量：1個/2個
熔纖盤芯數：24芯
尾纖數量：12色尾纖*2/12色尾纖*4
顏色：灰白R(shí)AL7035、黑色
應用： 19英寸機架安裝
材質: 塑件ABS、箱體冷軋板
板材厚度：1.0/1.2MM
顏色：白色、黑色
使用條件
工作溫度：-40°C~ 70°C貯存溫度：-40°C~ 85°C相對濕度：≤85%（ 30°C）
大氣壓力：70Kpa~106Kpa
光電性能
標稱工作波長：850nm、1310nm、1550nm插入損耗：≤0.5dB回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB抗電強度：≥3KV(DC)/1min不擊穿、無飛��；絕緣電阻：≥1000MΩ/500V(DC)壽命：≥1000次
收容盤光纖彎曲半徑：≥40mm
機械性能塑料件燃燒性能符合GB51697-85的規定。光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm光纜進入機箱，曲率半徑大于光纜直徑的15倍
箱體采用厚度1.5mm冷扎板制成,環氧靜電噴塑，外形美觀，使用方便
功能具有光纜固定和保護功能具有光纜終接功能調線功能
光纜纖芯和尾纖的保護功能

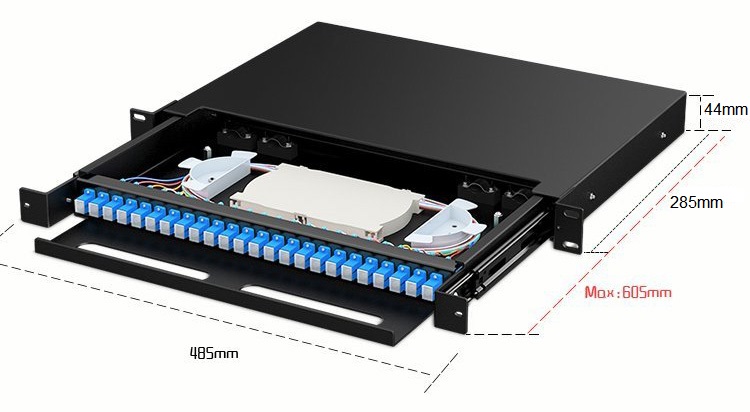

產品尺寸：
1U抽拉式光纖配線架、光纜終端盒主要應用于光纖通信系統中局端主干光纜的成端和分配，可方便的實現光纖鏈路的連接，分配和調度。常見于數據中心、機房等場景
