HT403I-R3 串口轉光纖轉換器、串口光端機是多功能的支持同步RS-232，RS-485，RS-422通信接口的光纖MODEM，是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。HT403I-R3 支持RS-232，RS-485，RS-422多種異步通信協議，可以同時混合使用兩個RS-232，RS-485或RS-422接口，支持2線（半雙工）RS-485和4線（全雙工）RS-422工作方式。HT403I-R3 配備多接口，可支持 RS-232 或 RS-422/485 串口、多�；騿文９饫w。HT403I-R3轉換器可延長串口傳輸距離至 2km/5km（采用 多模光纖）或 120km（采用單模光纖）。

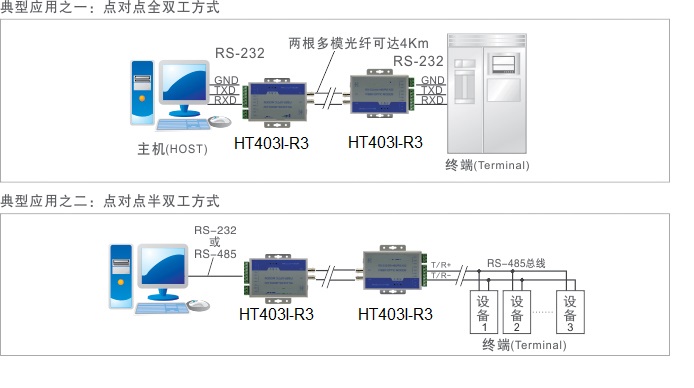

HT403I-R3串口轉光纖轉換器、串口光端機支持點對點或點對多點聯機，用以在光纖環境中傳送及轉換全雙工/半雙工訊號及其等效訊號。 對于必須保護傳輸媒體不受電子干擾、雷擊、大氣或化學腐蝕的應用而言，光纖是非常適合的解決方案。
HT403I-R3串口轉光纖轉換器、串口光端機廣泛用于各種工業控制、過程控制、交通控制和智能小區等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
工業級導軌式RS232/422/485 轉光纖轉換器串口光端機技術參數：
|
光器件指標
|
|
波長
|
1310-1550nm
|
|
速率
|
155Mbps
|
|
發射光功率
|
＞-8db
|
|
接收靈敏度
|
＞-24db
|
|
固定式光口
|
SC（FC/ST可選）
|
|
數據指標
|
|
標準
|
符合EIA RS-232，RS-485，RS-422標準
|
|
物理接口
|
7-Pin工業接線端子
|
|
波特率
|
50 bps 至 256 kbps（支持非標準波特率）
|
|
同時使用端口
|
2
|
|
RS232
|
3線制（RXD、TXD、GND）、全雙工、點對點通訊
|
|
|
最大通訊距離是15米
|
|
RS485
|
2線式（A、B）、半雙工、點對多主從通訊
|
|
|
最大通訊距離是1000m, 傳輸速率與傳輸距離成反比
|
|
RS422
|
4線制、全雙工
|
|
|
最大通訊距離是1000m, 傳輸速率與傳輸距離成反比
|
|
RS485電路指標
|
|
RS-485 上拉電阻/下拉電阻
|
1 kΩ，150 kΩ
|
|
RS-485 終端電阻
|
N/A、120 Ω 和 120 kΩ
|
|
電源指標
|
|
輸入電流
|
25mA~125mA
|
|
輸入電壓
|
12V~52V
|
|
過載電流保護
|
支持
|
|
電源接頭
|
3-Pin工業接線端子
|
|
電源功耗
|
<1.5W
|
|
機械指標
|
|
|
外殼
|
鋁合金
|
|
防護等級
|
IP40
|
|
尺寸
|
118*90*34mm
|
|
產品凈重
|
0.65KG（對）
|
|

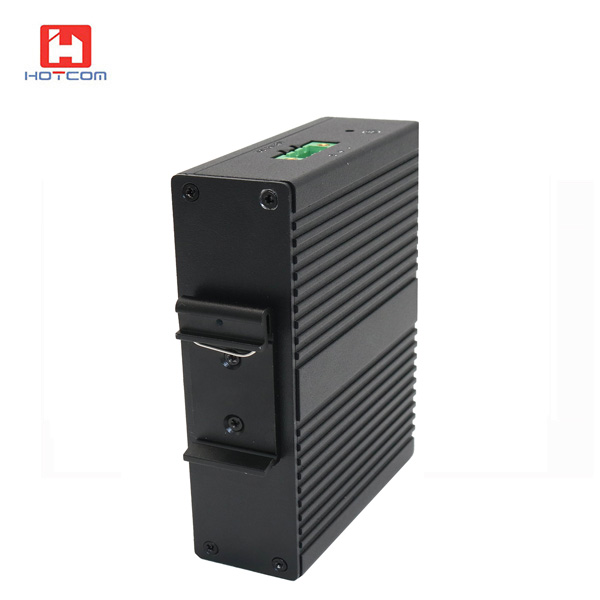

安裝
|
導軌式
|
|
工作指標
|
|
工作溫度
|
-40 至 85°C
|
|
存儲溫度
|
-40 至 85°C
|
|
相對濕度
|
5 至 95%（非冷凝）
|
|
工作壽命
|
＞100000小時
|
|
安全
|
|
|
認證
|
CE, FCC,ROHS
|
|
保修
|
5年
|
訂貨信息：
HT403I-R3-422-232-M02/M05：1路RS422+1路RS232轉多模光纖，2KM/5KM SC/FC/ST
HT403I-R3-485-232-M02/M05：1路RS485+1路RS232轉多模光纖，2KM/5KM SC/FC/ST
HT403I-R3-422-232-SXX：1路RS422+1路RS232轉單模光纖，XX=20/40/60/80/120KM SC/FC/ST
HT403I-R3-485-232-SXX：1路RS485+1路RS232轉單模光纖，XX=20/40/60/80/120KM SC/FC/ST
備注：?jiǎn)文ＤJ(rèn)20KM FC
