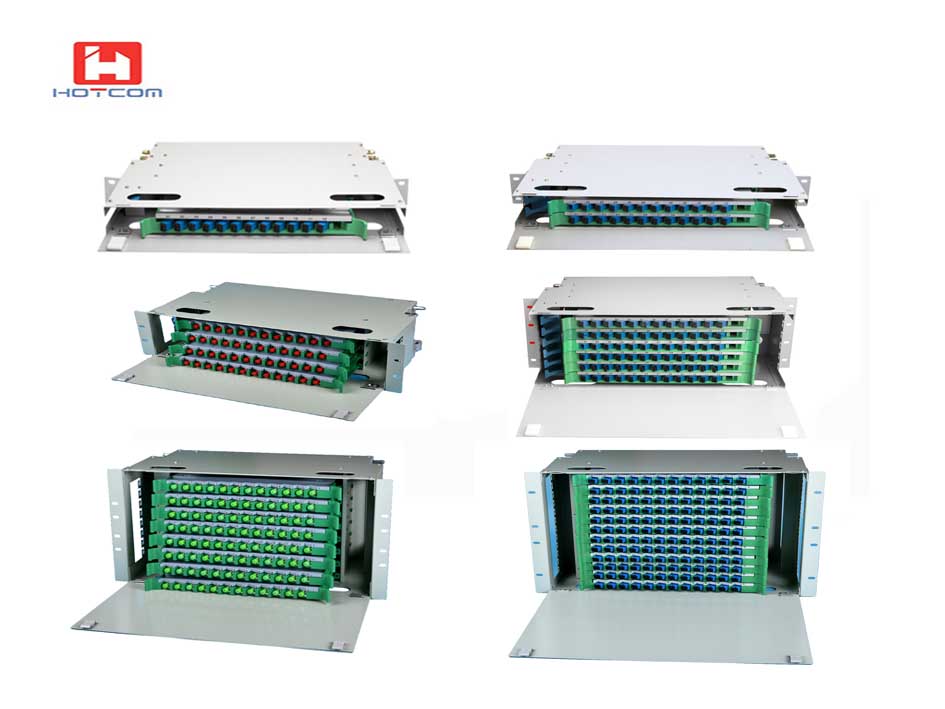

光纖線配架
ODF光纖配線單元箱
全模塊化設計，全正面化操作，集熔纖配線一體
大徑盤繞設計使尾纖和跳纖的彎曲曲率半徑保持在40mm以上
采用抽屜式一體化托盤，操作時可抽出，完畢后放回
適用帶狀和非帶狀光纜和FC、SC、ST和LC等多種適配器
適配器30°安裝，既保證跳線彎曲曲率半徑，又避免激光灼傷人眼，
操作方便，保護完善
  • 產品描述
  • 產品參數
  • 應用方案
  • 資料下載
  • 關聯產品
產品概述

ODF光纖配線單元箱是一種經過高密度,大容量設計使光纜的成端、連接與配線高密度化的產品，同時具有光纜引入、固定和保護功能、光纜終端與尾纖熔接功能，調線功能和跳纖存儲光纜纖芯和尾纖的存儲和保護功能等。

產品特點
全模塊化設計，全正面化操作，集熔纖配線一體
大徑盤繞設計使尾纖和跳纖的彎曲曲率半徑保持在40mm以上
采用抽屜式一體化托盤，操作時可抽出，完畢后放回
適用帶狀和非帶狀光纜和FC、SC、ST和LC等多種適配器
適配器30°安裝，既保證跳線彎曲曲率半徑，又避免激光灼傷人眼，

操作方便，保護完善




產品參數


工作波長

850nm、1310nm、1550nm

插入損耗

≤0.3dB

回波損耗

PC≥40dB、UPC≥50dB、APC≥60dB

收容盤光纖彎曲半徑

≥40mm

光纖活動連接器

插拔500次后無機械損傷，插針表面無明顯劃痕

插拔耐久性壽命

＞ 1000 次

工作溫度

-10℃～+40℃

環境溫度

－40℃～+60℃

貯存溫度

-25℃～+55℃

相對濕度

≤85%（+30℃）

大氣壓力

70Kpa～106Kpa





名稱

型號


規格
高*寬*深


12芯光纖熔配單元

HT-ODF-12

1U 485*300/250*50

24芯光纖熔配單元

HT-ODF-24

2U 485*300/250*90

48芯光纖熔配單元

HT-ODF-48

3U 485*300/250*140

72芯光纖熔配單元

HT-ODF-72

4U 485*300/250*190

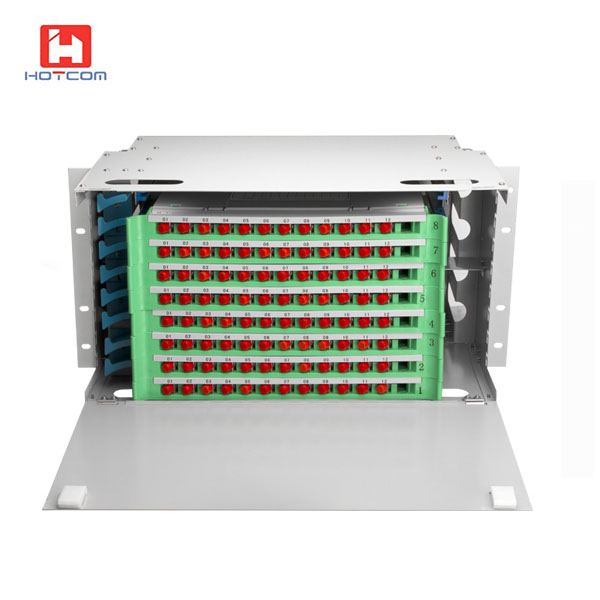

96芯光纖熔配單元

HT-ODF-96

5U 485*300/250*230

144芯光纖熔配單元

HT-ODF-144

7.6U 485*300/250*340


適用范圍

1. 適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小配線系統

2. 綜合布線系統中，設備間的水平布線或設備端接、集中點互配端接、光路調接

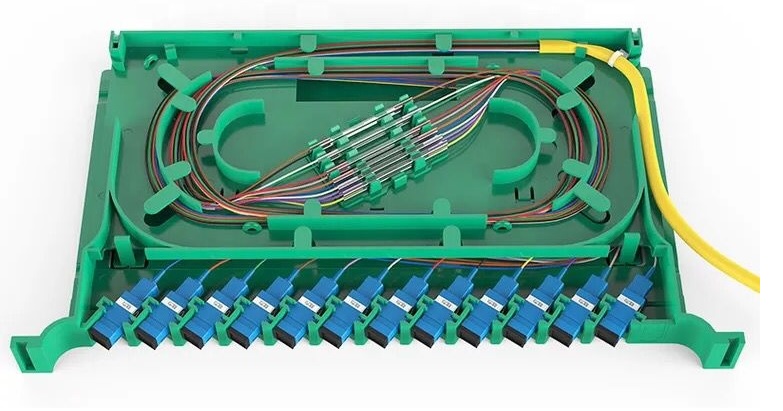

                                                         12芯一體化光纖熔纖盤，一體化托盤

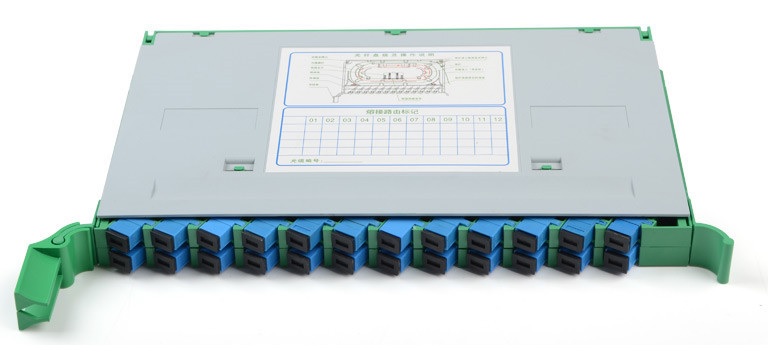

24芯一體化光纖熔纖盤，一體化托盤
