波分復用器件

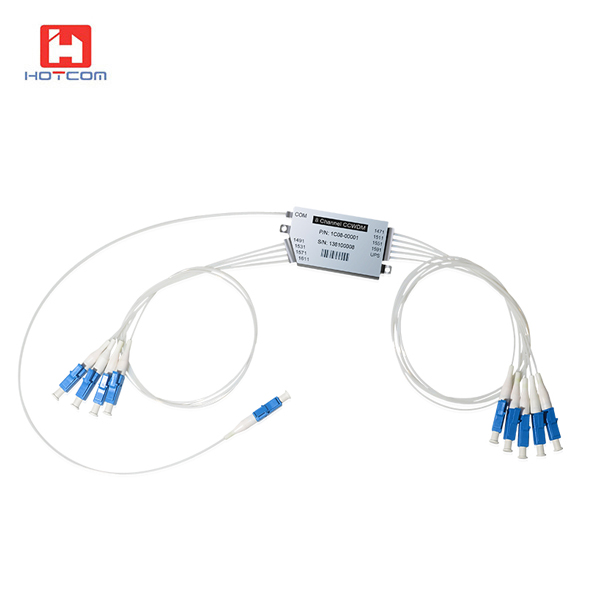

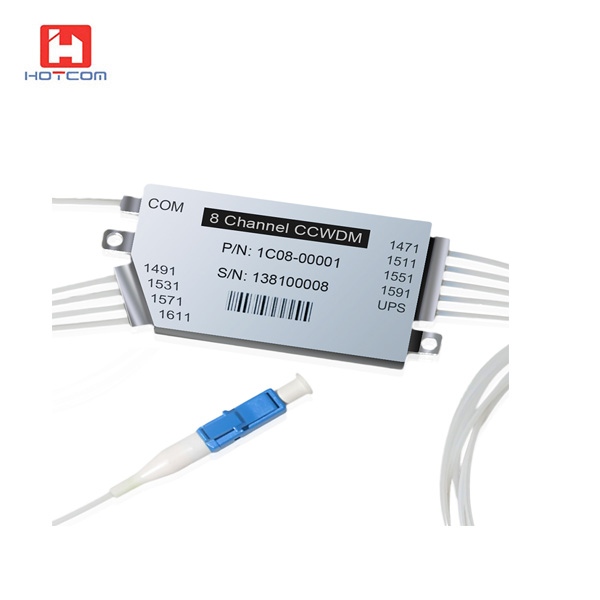

緊湊型粗分波復用模塊(CCWDM)
優良的性能參數(滿足低損耗高隔離的波分復用系統)
-低插入損耗：較低的插入損耗，使CCWDM模塊運用時擁有較低的信號衰減，從而降低對信號發射器的功率要求。
-高隔離度：較高的隔離度值，使CCWDM 模塊里面多信號傳輸時 進行充分的信號隔離，有效防止信號之間相互串?dāng)_ 導致傳輸信號失真。
-成熟生產工藝：緊湊型/迷你型CWDM盒式模塊具有成熟的生產工藝，性能 穩定可靠，支持-40~+85℃的惡劣環境下工作，保證 信號的穩定傳輸。
自由空間技術：CCWDM模塊采用自由空間技術，利用一個獨立的密封空間進行光信號傳輸；工作方式與CWDM相同，從COM端輸入(輸出)光信號，然后其他端口經過TFF(薄膜濾波器)輸出(輸入)光信號。
符合國際標準
-CCWDM模塊符合RoHS，滿足TelcordiaGR-1209與GR-1221。
緊湊設計
-CCWDM模塊采用的平行光路聯級，與CWDM所采用的光纖聯級不同，從而節省了很大的空間；CCWDM模塊的封裝尺寸約占CWDM的1/4。
  • 產品描述
  • 產品參數
  • 應用方案
  • 資料下載
  • 關聯產品

概述：

緊湊型粗波分復用模塊CCWDM（迷你型CWDM）是一種基于TFF(薄膜濾波器)的波分復用技術，它的工作方式與CWDM模塊相同，不同之處在于CCWDM采用了自由空間技術，空間中利用Z型結構整合多個CWDM濾波器件而成。其封裝尺寸與CWDM模塊相比大大減�。ㄆ潴w積小于傳統的CWDM模塊的1/4），而且具有低插入損耗、低串?dāng)_、寬帶寬和高隔離度的特點、一致性更好；它可以代替CWDM產品應用于電信、企業網、PON網絡、有線電視等領域。


緊湊型ccwdm粗波分復用器的原理為：用輸入透鏡將輸入光纖上的波長分別為λ1， λ2…λn的光信號聚焦到第一個濾波片上；波長為λ1的光信號通過第一個濾波片并經第一個輸出透鏡耦合到第一個輸出光纖中，分離出波長為λ1的光信號；其余光信號經第一個玻片反射到下一個玻片進行光信號分離；依此類推，直到分離出所有信號。

主要特性
光路無膠
高穩定性和高可靠性
體積小

CCWDM技術參數：

Parameter Unit Value
Channels Number - 4 8 16 18
Typ. Max. Typ. Max. Typ. Max. Typ. Max.
Channel Space nm 20
Central Wavelength nm 1271~1611
Operating wavelength nm 1260-1460 or 1460-1620 or 1260-1620
Passband nm λITU±6.5
CWDM Channel Insertion Loss dB 1.0 1.4 1.5 2.2 2.6 2.8 3 3.2
Adjacent Channel Isolation dB 30
Non-adjacent Channel Isolation dB 40
Polarization Mode Dispersion ps 0.2
Polarization Dependent Loss dB 0.2
Return Loss dB 45
Directivity dB 55
Insertion Loss Temperature Sensitivity dB/°C 0.005
Wavelength Temperature Shifting nm/°C 0.002
Power (max.) mW 500
Operation Temperature °C -20~+75
Storage Temperature °C -40~+85
Package Dimension mm 50×27×6.3 or customized

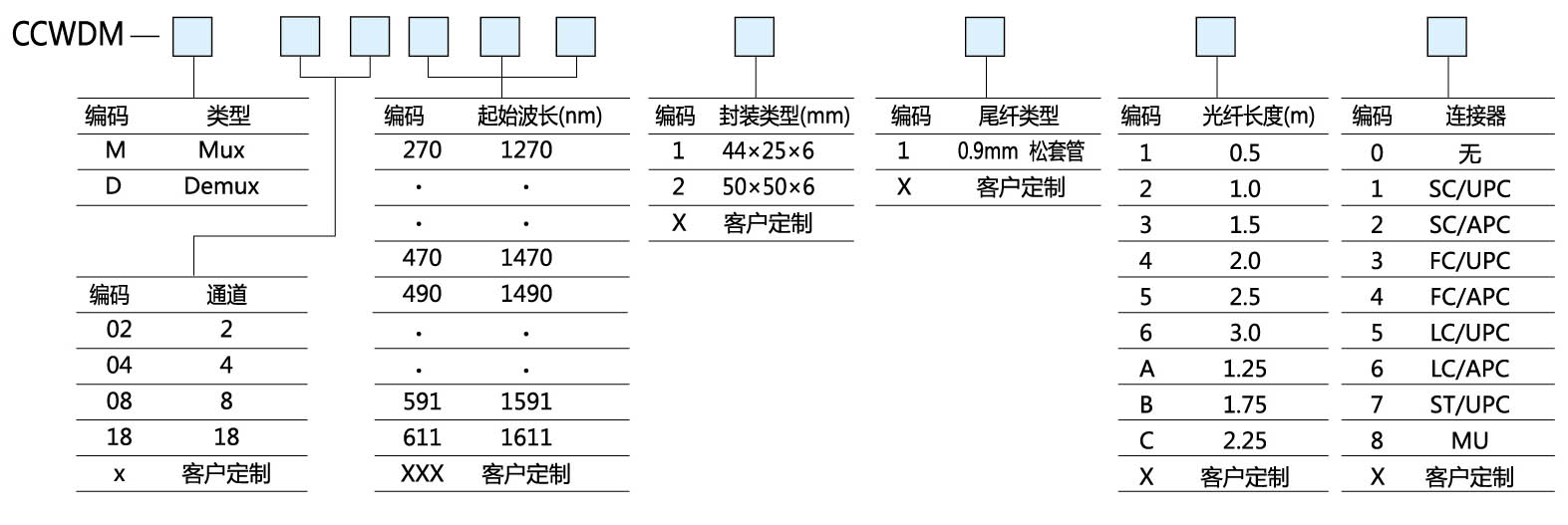

訂貨信息：

CCWDM光模塊廣泛應用于粗波分復用系統、PON網絡、有線電視的鏈接、電信網絡、企業網絡、城域網WDM系統、4G通信移動系統、40g的解決方案、接入網絡、城域網WDM系統、光纖工具等領域。



CCWDM緊湊型粗波分復用器的四大優勢
