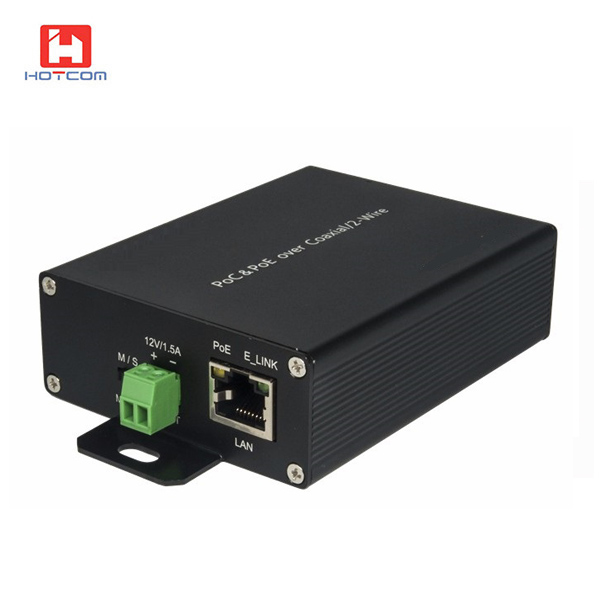

HT-EOC101P網絡傳輸器是利用EoC、PoC、PoE多項技術，實現在一條線纜上面同時傳輸網絡信號和電源，網電同傳時距離可達500米，純網絡數據傳輸可達1000米。
HT-EOC101P傳輸器遵循IEEE802網絡協議標準，支持與任意廠家網絡設備互聯互通，適用于POE延長、電梯隨纜監控聯網等場合。
|
產品名稱
|
PoC&PoE網絡傳輸器
|
|
產品型號
|
|
HT-EOC101P-1C
|
HT-EOC101P-1T
|
HT-EOC101P-1R
|
|
傳輸特性
|
純數據傳輸距離
|
1000米內
|
|
網電共纜傳輸距離
|
500米內
|
|
最大帶寬
|
100Mbps
|
|
傳輸媒介
|
|
同軸線纜
|
2芯線
|
超五類以上網線
|
|
協議
|
網絡標準
|
IEEE802網絡協議標準
|
|
PoE標準
|
IEEE802.3 af/at(需選配PoE功能)
|
|
電源特性
|
局端/終端輸入
|
DC24-56V：支持DC12V輸出
DC48V-56V：支持DC12V輸出和PoE功能
|
|
PoE標準
|
IEEE802.3 af/at (支持定制60W標準)
|
|
DC輸出
|
DC12V1.5A
|
|
整機功耗
|
≤2.5W
|
|
連接件
|
電源輸入
|
2.1*5.5mm DC插座
|
|
PoE電源輸出
|
RJ45網絡接口
|
|
DC電源輸出
|
2pin接線端子
|
|
傳輸媒介接口
|
BNC母頭
|
2pin接線端子
|
RJ45
|
|
網絡接口
|
RJ45 10/100Mbps自適應
|
|
接地端
|
M4螺絲
|
|

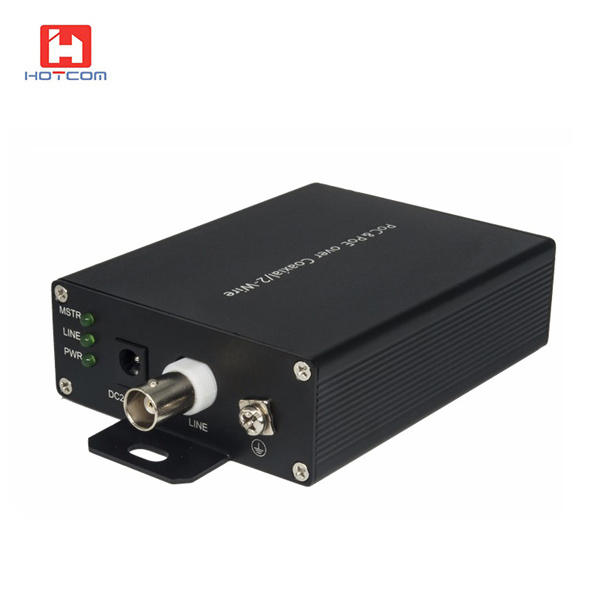

指示燈
|
MSTR
|
Master狀態指示燈，上電前將開關撥到M側后常亮，上電前撥到S側時不亮
|
|
LINK
|
信號連接指示燈，前后端信號連通時常亮
|
|
PWR
|
電源指示燈
|
|
RJ45黃燈
|
PoE工作指示燈，有PoE輸出時常亮
|
|
RJ45綠燈
|
網絡通信指示燈，通信時閃爍
|
|
主/從設置
|
|
1位撥碼開關
（開關置于右側，master模式；開關置于左側，slave模式）
|
|
應用環境
|
工作溫度
|
-20度~70度
|
|
相對濕度
|
5%~95%，無凝結
|
|
產品尺寸
|
長*寬*高
|
120*75*30 (含接口)
|

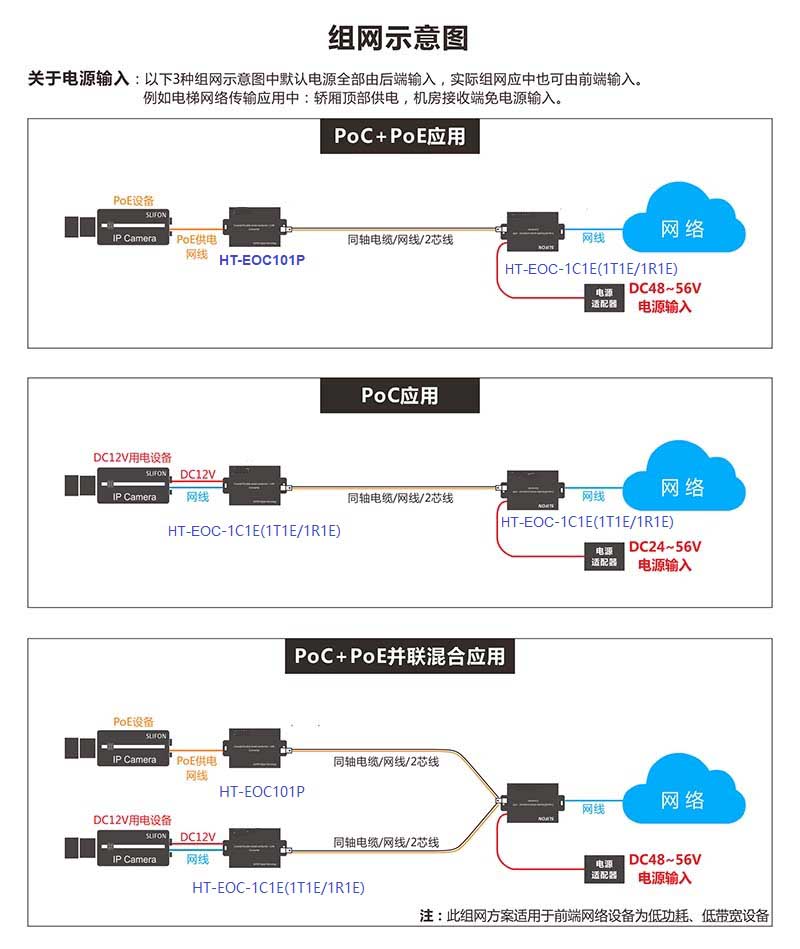

適用場景：
遠距離PoE延長供電。
電梯隨行同軸線纜傳輸網絡和電源。
任意線纜同步傳輸電源和網絡的應用。
