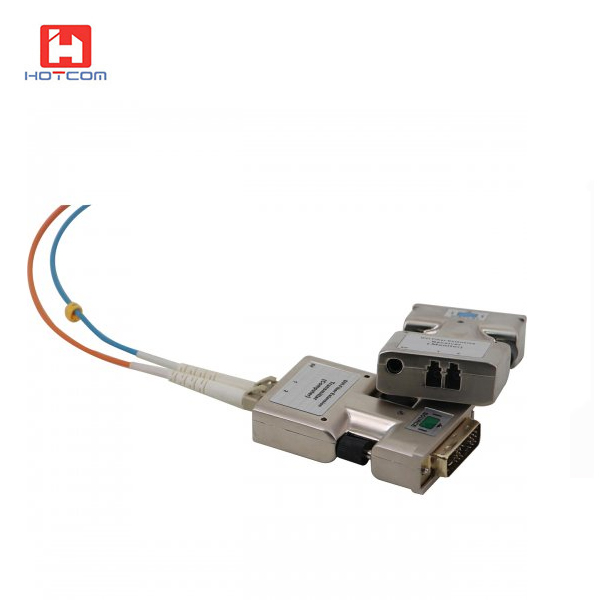

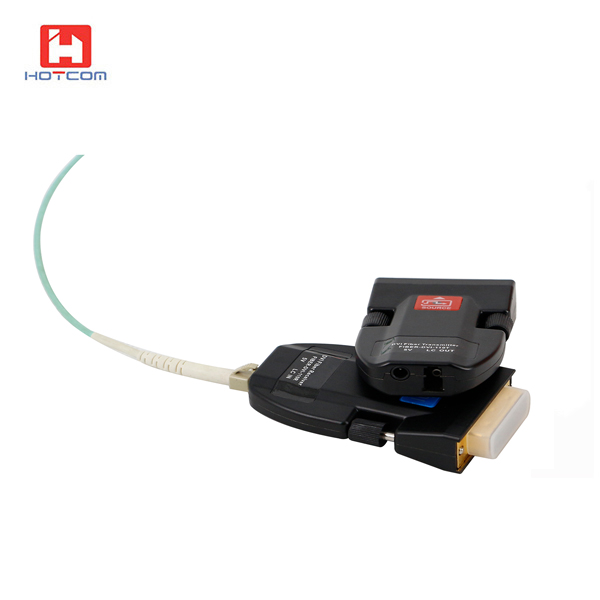

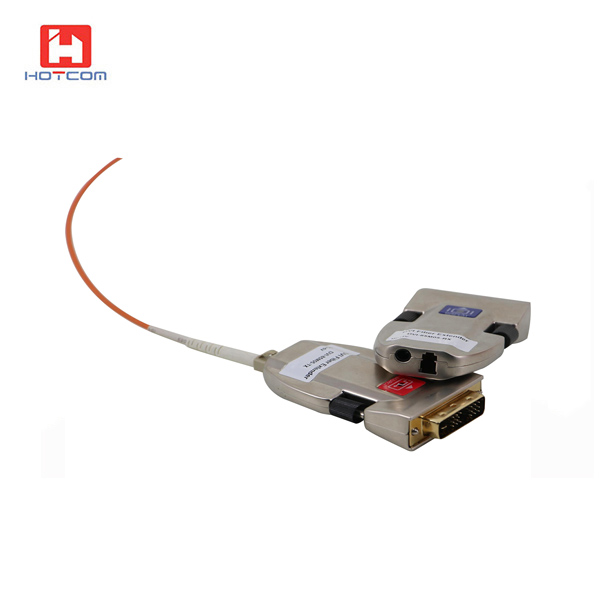

迷你型DVI高清光端機
迷你尺寸，廣泛適用于各種對尺寸要求嚴格的場合
全封閉鋅合金材質超薄外殼，采用CNC精加工散熱性更好，防靜電，抗干擾，抗氧化，防塵。
通過1芯單模光纖將DVI信號傳輸2KM遠,雙芯、4芯傳輸10KM；
最高支持為4K30Hz分辨率；
傳輸過程無壓縮、無延遲、無損耗，完全重現源端畫質；
發射端和接受端需配套使用；
支持EDID自我編程，支持EDID的學習功能；
支持7×24h全天候工作；
支持DVI1.0協議標準，支持HDMI1.4；
支持電氣隔離；
- 產品描述
- 產品參數

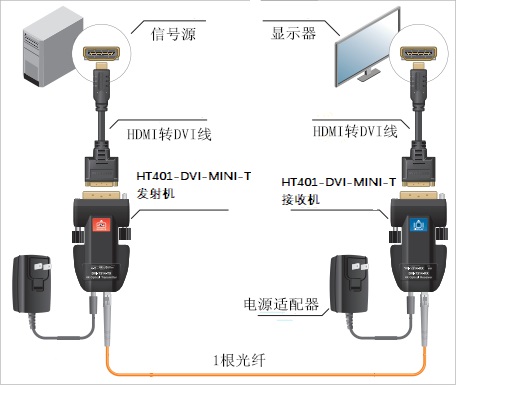

- 應用方案
- 資料下載
- 關聯產品
HT401-DVI-MINI-T/R-A DVI單芯多模光傳是一款DVI光纖傳輸器，可以通過單芯LC多模光纖將DVI信號進行遠距離傳輸，傳輸距離為1-10千米，最高可支持分辨率為4K@30Hz 或1080P。整個傳輸過程無任何壓縮，無任何延時，信號傳輸后無任何損耗，完全重現源端畫質。設備由兩部分組成，發射端將DVI信號轉換成為1根光纖信號；接收端將光纖信號還原成為DVI信號，從而在顯示上進行顯示。其中發射端采用V-EDID技術，支持EDID自我編程，可以將顯示設備的EDID信息學習進來，從而達到完美的顯示效果。HT401-DVI-MINI-T/R-A產品采用獨特的設計，可以直接插入信號源和顯示設備，省掉DVI線，減少鏈路連接環節，確保系統的穩定性。產品采用光纖線纜進行傳輸，無RFI/EMI輻射干擾或視頻質量損耗，保障數據安全，而且可以做到真正的電氣隔離。此款產品最大的特點就是能自動讀取顯示器的EDID然后儲存在發射器里面，EDID的自我編程的特點使其能夠適應不同分辨率的顯示器系統，令其使用更加簡潔、方便和可靠。
|
型號
|
HT401-DVI-MINI-T/R-A-4F/HT401-DVI-MINI-T/R-A-2F/HT401-DVI-MINI-T/R-A-1F
|
|
描述
|
DVI 單芯/雙芯/4芯單�；蚨嗄鬏斊�
|
|
光纖芯數
|
1
|
|
光纖接口
|
LC
|
|
傳輸距離
|
2KM(單模單芯)， 10KM（雙芯單模、4芯單模）
|
|
分辨率
|
4K30Hz（單芯），1080P（雙芯、4芯）
|
|
EDID
|
支持EDID管理
|
|
支持協議
|
DVI1.0， HDMI1.4
|
|
數據速率
|
10Gbps
|
|
色彩空間
|
支持RGB444、YUV444、YUV422色彩空間，支持x.v.Color擴展色域標準
|
|
安全保證
|
MTBF30000小時，支持7×24小時全天候工作
|
|
電源
|
110---260V 50/60Hz AC Input， 5V 1A Output
|
|
尺寸
|
15mm×39mm×66mm（H/W/L）
|
|
重量
|
190g（一對）
|
|
工作濕度
|
10%-90%
|
|
工作溫度
|
-10℃ - 50℃
|
|
儲存溫度
|
-25℃ - 55℃
|
廣泛適用于各種對尺寸要求嚴格的場合，如新產品發布會、博物館、指揮室、虛擬仿真、演唱會。
