1 范圍
1.1 適用范圍
HT2006H-101-12系列盒體
1.2 執行標準
《光纜接頭盒第1部分：室外光纜接頭盒》（YD/T 814.1-2013）
1.3 使用建議
建議嚴格按照技術要求進行采購和檢驗
2 盒體組成
盒底、 盒蓋、光纜固定裝置、加強芯固定裝置、接地裝置、進纜孔密封裝置、熔接盤、盒體密封件及其他附件等
3 產品顏色
3.1外觀顏色:可選擇黑色
3.2盒底及盒蓋無色差
4 盒體固定方式
盒體固定采用螺栓緊固方式
5. 使用條件：
環境溫度：一40°C〜+65°C ◊大氣壓力：70〜106KPa
6. 主要技術指標：
密封性能：盒內充氣壓100KPa5Kpa,浸泡在常溫水中穩定觀察15min無氣泡逸出；或穩定觀察24h氣壓表指針無變化.
機械性能：能承受不小于1000N的軸向拉伸力；能承受16N.m的沖擊能量沖擊三次.
絕緣電阻：產品按規定的操作程序封裝，沉入1.5m深的水中浸泡24h盒內金屬構件之間及與地 之間的絕緣電阻不小于2 10＾4MΩ.耐電壓強度：產品按規定的操作程序封裝，沉入1.5m深的水中浸泡24h盒內金屬構件之間及與地之間在15KV直流電作用下1min不擊穿，無飛弧現象.
7 檢驗及試驗
7.1 YD/T 590.2-2005、YD/T 778-2011中5.2外觀與結構要求
7.2 YD/T778-2011中6.9運輸試驗要求
7.3 CB 867—83塑料件通用技術條件
7.4 防護等級：IP68 測試
7.5 GB3873-1993《通信設備產品包裝通用技術條件》
7.6 ROSH:符合
7.7 阻燃性能:非阻燃
8 安裝方式
9.1 架空安裝
9.2 壁掛安裝
技術規格：
|
產品名稱
|

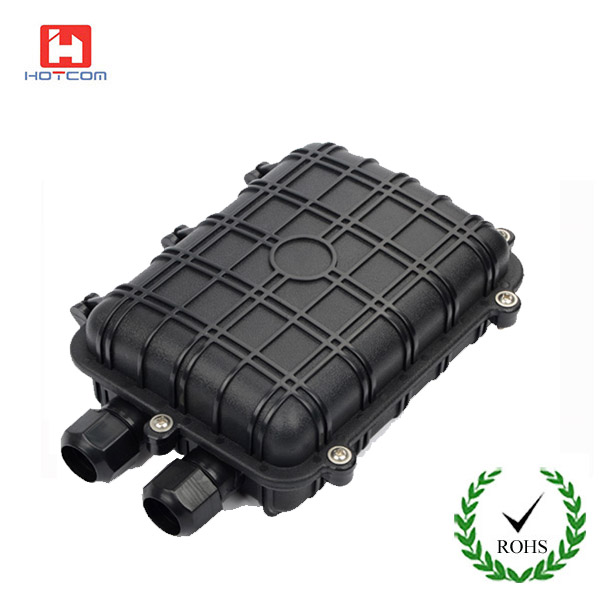

臥式光纜接頭盒
|
IP 等級
|
IP68
|
|
型號
|
HT2006H-101-96
|
尺寸
|
單個：280*200*95 mm
外箱：620*540*480mm
|
|
端口
|
1進1出
|
包裝數量
|
20 pcs / 箱
|
|
最大芯數
|
6~12F/tray, max capacity 48F(1~4 trays)
12~24F/tray, max capacity 96F(1~4 trays)
|
材質
|
PC合金
|
|
安裝方式
|
架空/掛壁/抱桿
|
毛重
|
1.2kg/24kgs
|
臥式光纜接頭盒一進一出6~96芯使用方法：
1.1 光纖準備
1. 去除光纜外皮，（如果有，請去除屏蔽及鎧裝）然后去除各繞包層至露出松套管，具體方法，請按光纜廠家推薦的標準方法步驟進行，預備長度3米。
2. 用清潔劑清潔松套管及加強芯護套，去除多余的填充套管，用所提供的砂紙打磨光纜外皮150mm長。
1.2 光纜安裝
1、按光纜外徑選取最小內徑的密封環，并將兩個密封環套在光纜上。
2、將光纜放入相應的入孔內。
3、連接屏蔽及接地。
4、在兩個密封環之間纏繞上自粘密封膠帶，使密封帶繞到與密封環外徑平齊，以形成一個光纜密封端。
5、將光纜密封端按入光纜入孔內。
6、用喉箍穿過光纜加強筋固定座和纜芯支架，將光纜固定在接頭盒底座上，旋緊喉箍螺釘，直至喉箍抽緊為止。
7、在光纜上扎上尼龍扎帶，剪斷余長。
8、其余不用的光纜孔，請用堵頭密封。堵頭上同樣纏繞上密封膠帶。
9、將加強構件纏繞在熔接盤支座的沉頭螺釘上，并壓緊。
1.3 光纖接續
1、預備上盤后盤繞1.5圈的光纖，隨后將余纖全部盤繞在盒體內。
2、單芯光纖上盤請用單芯緩沖管，帶狀光纖上盤請用帶狀緩沖管。在熔接盤的進口處用尼龍扎帶扎緊。
