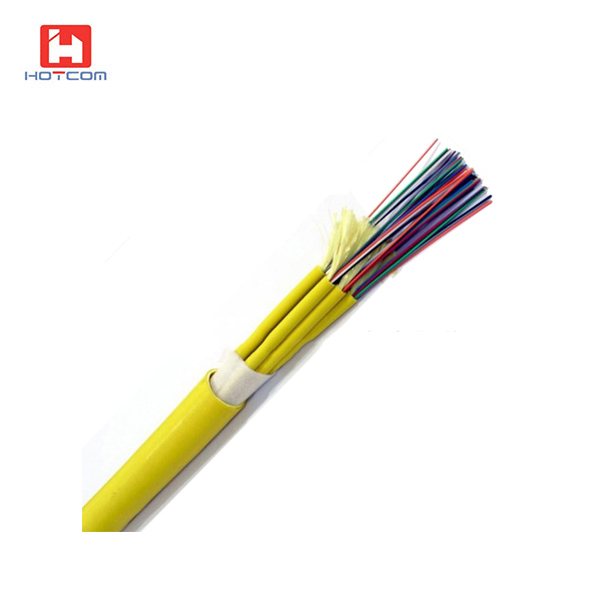

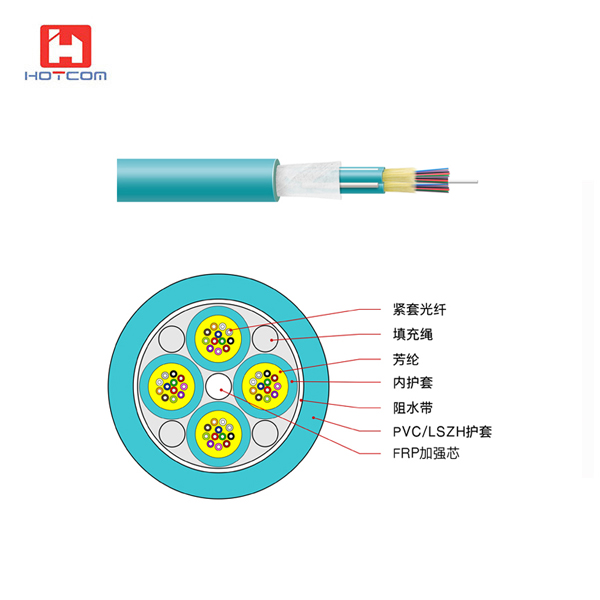

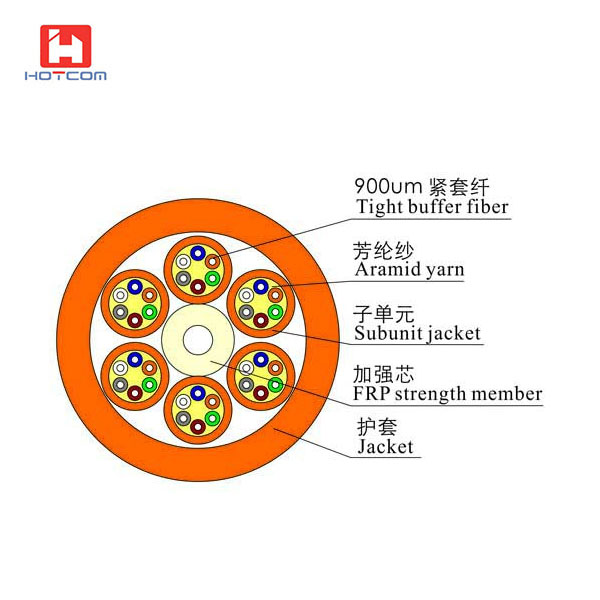

多用途分支光纜使用6芯或12芯子單元（Φ900μm 緊套光纖、芳綸加強元件），非金屬中心加強芯，光纜子單元層絞于中心加強芯形成纜芯，最外擠制一層聚氯乙烯（PVC）或低煙無 鹵材料（LSZH，低煙、無鹵、阻燃）護套而成。
產品標準
-
滿足 YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21 等標準； 除了普通的 PVC 產品外，還有分別 通過 UL OFNR、OFNP 認證的產品； LSZH 產品選用不同材料，可以滿足 IEC 60332-1 或 IEC 60332-3C。
結構參數
-
|
光纜型號
|
光纜參考直徑
（mm）
|
光纜參考重量
（kg/km）
|
允許拉伸力
長期/短期
（N）
|
允許壓扁力
長期/短期
（N/100mm）
|
彎曲半徑
動態/靜態
（mm）
|
|
PVC護套
|
LSZH護套
|
|
MPC-X-XX-24Xn
|
12.3±0.5
|
117
|
124
|
200/660
|
300/1000
|
20D/10D
|
|
MPC-X-XX-36Xn
|
14.5±0.5
|
171
|
180
|
200/660
|
300/1000
|
20D/10D
|
|
MPC-X-XX-48Xn
|
14.8±0.5
|
161
|
170
|
400/1320
|
300/1000
|
20D/10D
|
|
MPC-X-XX-72Xn
|
17.5±0.5
|
244
|
254
|
400/1320
|
300/1000
|
20D/10D
|
|
MPC-X-XX-96Xn
|
20.7±0.5
|
351
|
366
|
400/1320
|
300/1000
|
20D/10D
|
|
MPC-X-XX-144Xn
|
24.8±0.5
|
443
|
451
|
400/1320
|
300/1000
|
20D/10D
|
-
光學特性
-
|
光纖類型
|
衰減
|
滿注入帶寬
|
有效模式帶寬
|
10G以太網鏈路長度
|
最小彎曲半徑
|
|
條件
|
1310/1550nm
|
850/1300nm
|
850/1300nm
|
850nm
|
850nm
|
/
|
|
典型值
|
最大值
|
典型值
|
最大值
|
|
單位
|
dB/km
|
dB/km
|
dB/km
|
dB/km
|
MHZ.km
|
MHZ.km
|
m
|
mm
|
|
G652D
|
0.36/0.22
|
0.5/0.4
|
---
|
---
|
---
|
---
|
---
|
16
|
|
G657A1
|
0.36/0.22
|
0.5/0.4
|
---
|
---
|
---
|
---
|
---
|
10
|
|
G657A2
|
0.36/0.22
|
0.5/0.4
|
---
|
---
|
---
|
---
|
---
|
7.5
|
|
50/125
|
---
|
---
|
3.0/1.0
|
3.5/1.5
|
≥500/500
|
---
|
---
|
30
|
|
62.5/125
|
---
|
---
|
3.0/1.0
|
3.5/1.5
|
≥200/500
|
---
|
---
|
30
|
|
OM3
|
---
|
---
|
3.0/1.0
|
3.5/1.5
|
≥1500/500
|
≥2000
|
≤300
|
30
|
|
OM4
|
---
|
---
|
3.0/1.0
|
3.5/1.5
|
≥3500/500
|
≥4700
|
≤550
|
30
|
|
BI-OM3
|
---
|
---
|
3.0/1.0
|
3.5/1.5
|
≥1500/500
|
≥2000
|
≤300
|
7.5
|
|
BI-OM4
|
---
|
---
|
3.0/1.0
|
3.5/1.5
|
≥3500/500
|
≥4700
|
≤550
|
7.5
|
運輸/儲存/使用溫度：-20℃~+60℃，安裝溫度：-5℃~+50℃。
• 室內的綜合布線
• 作為大樓的主干布線光纜
• 多芯光纖活動連接跳線
