PLC光分路器是在石英基板材料基礎上采用平面光波導技術制作而成的一種光功率均分產品，主要適用于無源光網絡(PON)系統里面的光信號耦合及分配，是光網絡中最重要的無源器件之一；鴻騰光電提供的PLC光分路器具有1xN、2xN、MxN等多種通道數可選，滿足客戶多元化需求；與FBT(熔融拉錐) 分路器相比，PLC具有對波長不敏感、分光均勻以及高穩定性、高密集度等優勢，目前被廣泛應用于城域網、局域網、FTTX等領域。
|
參數
|
單位
|
微型封裝PLC光分路器
|
|
工作波長
|
nm
|
1260~1650
|
|
光纖類型
|
/
|
G652D/G657A1/G657A2
|
|
光纜類型
|
mm
|
0.9mm loose tube
|
|
通道類型
|
/
|
1x2
|
2x2
|
1x4
|
2x4
|
1x8
|
2x8
|
1x16
|
2x16
|
1x32
|
2x32
|
1x64
|
2x64
|
|
插入損耗
|
dB
|
≤4.0
|
≤4.2
|
≤7.2
|
≤7.4
|
≤10.5
|
≤10.8
|
≤13.7
|
≤14.0
|
≤17.0
|
≤17.5
|
≤20.6
|
≤21.0
|
|
均勻性
|
dB
|
≤0.4
|
≤1.0
|
≤0.6
|
≤1.5
|
≤0.8
|
≤1.5
|
≤1.2
|
≤2.0
|
≤1.5
|
≤2.0
|
≤2.0
|
≤2.5
|
|
偏振相關損耗
|
dB
|
≤0.2
|
≤0.3
|
≤0.2
|
≤0.3
|
≤0.2
|
≤0.3
|
≤0.3
|
≤0.3
|
≤0.3
|
≤0.3
|
≤0.35
|
≤0.5
|
|
溫度相關損耗
|
dB
|
≤0.5
|
|
回波損耗
|
dB
|
≥55
|
|
方向性
|
dB
|
≥55
|
|
工作功率
|
mW
|
≤500
|
|
工作溫度
|
℃
|
-40~+85
|
|
存儲溫度
|
℃
|
-40~+85
|
|
封裝尺寸(LxWxH)
|
mm
|
60x7x4
|
60x12x4
|
70x12x4
|
80x20x6
|
100x40x6
|
* 以上規格不含連接器
PLC光分路器，主要適用于無源光網絡(PON)系統里面的光信號耦合及分配，具有對波長不敏感、高穩定性及分光均勻等優勢，

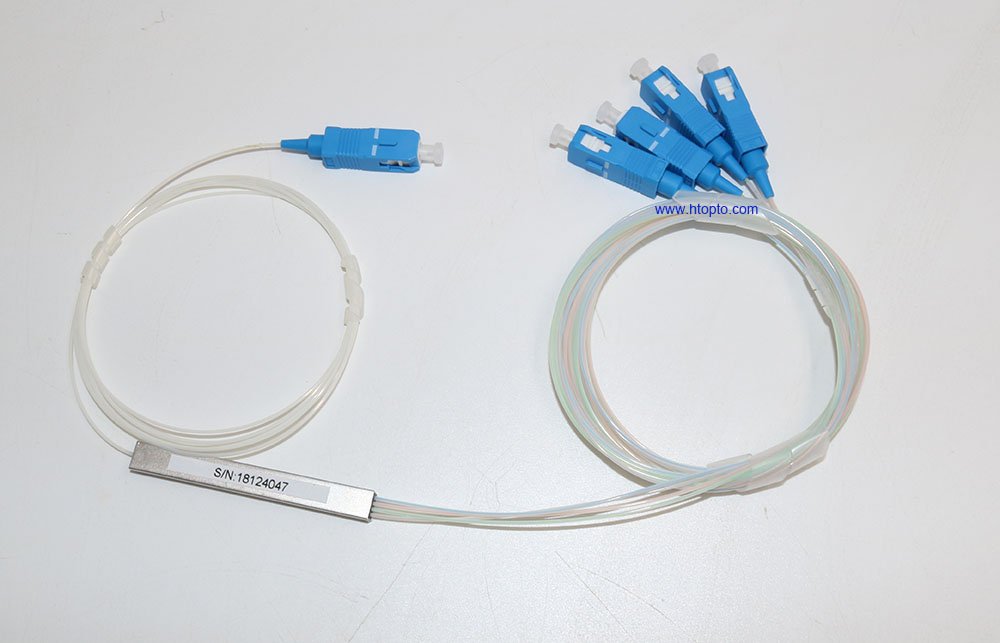

1x4 PLC splitter mini module package

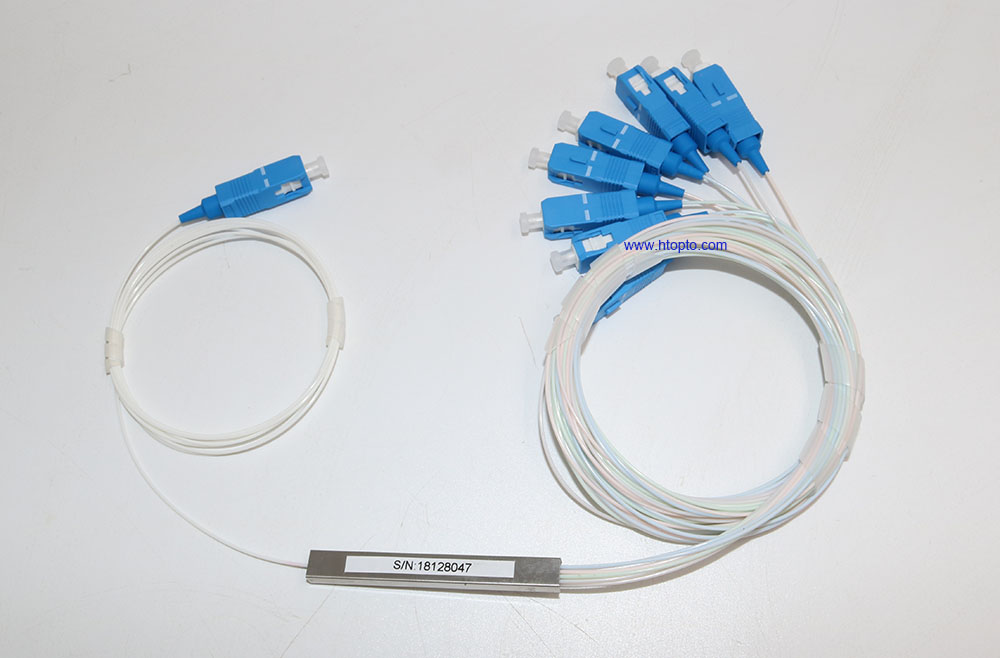

1x8 PLC splitter mini module package

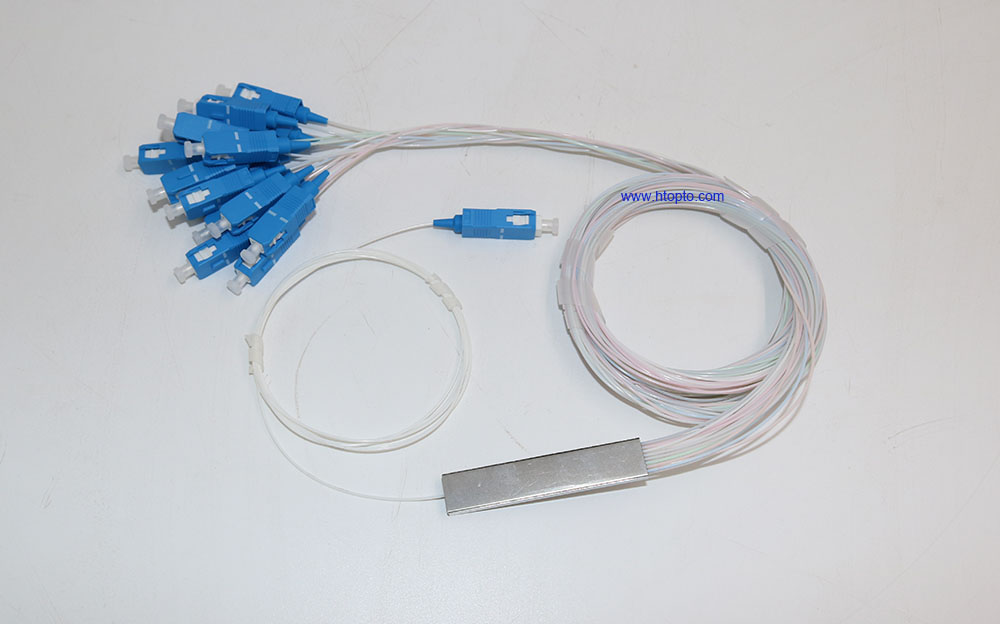

1x16 PLC splitter mini module package
