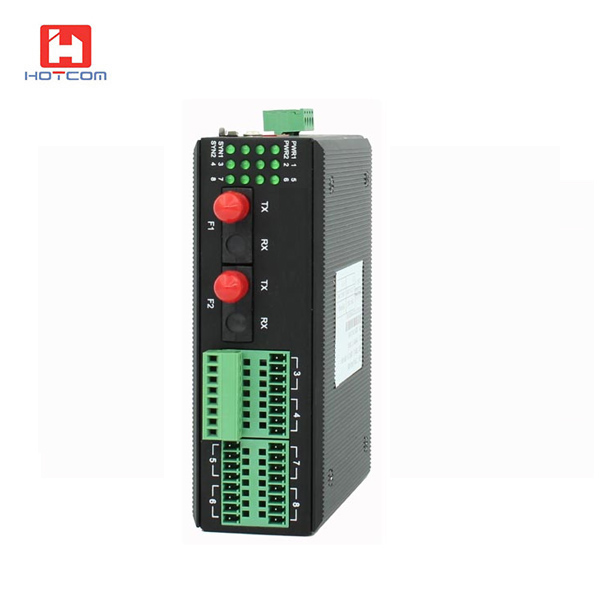

光纖接口
|
光纖模式
|
多模、單�？蛇x
|
光纖連接
|
單纖、雙纖可選
|
物理接口
|
FC、SC、ST可選（默認出廠FC）
|
光纖波長
|
850nm、1310nm、1550nm可選
|
傳輸距離
|
多模0-2km，單模0-120km
|
數據接口
|
通信數據
|
RS-485/422/232 三種數據任意組合不超過8路
|
通信速率
|
0-115.2kbps自適應
|
通信標準
|
EIA/TIA-485/422/232標準
|
數據接線
|
A+、A-、B+、B-、GND
|
物理接口
|
工業端子
|
工作特性
|
組網模式
|
點對點、星型、環網型、鏈型
|

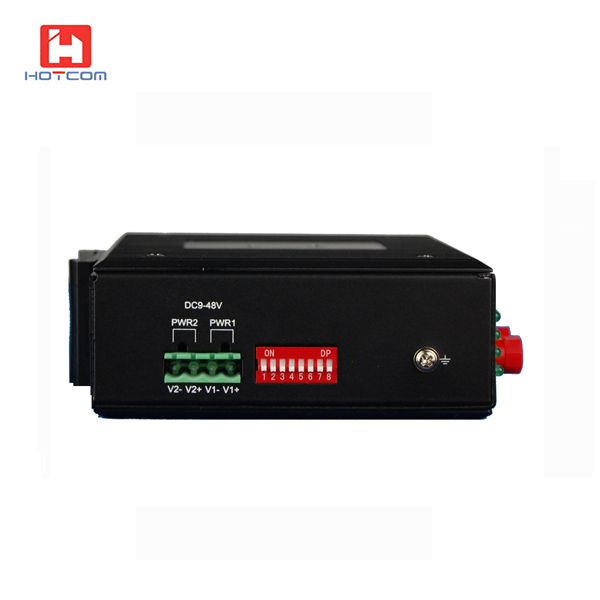

電 源
|
DC9-48V 雙電源 工業端子
|
功 耗
|
< 10W
|
工作溫度
|
-40℃-85℃
|
貯存溫度
|
-40℃ ～ +70℃
|
相對濕度
|
0～95%(不冷凝)
|
尺 寸
|
133×120×40mm
|
安裝方式
|
壁掛式、導軌式安裝
|
凈 重 量
|
685g
|
質保
|
|
保修期
|
5年
|
訂貨信息
|
產品型號
|
產品描述
|
|
HT403RI-2R3-XX
|
2路RS232/422/485串口數據，雙光口支持鏈型網絡、環網冗余自愈
XX=02: MM 2km
XX=20: SM 20km
|
|
HT403RI-4R3-XX
|
4路RS232/422/485串口數據，雙光口支持鏈型網絡、環網冗余自愈
XX=02: MM 2km
XX=20: SM 20km
|
|
HT403RI-8R3-XX
|
8路RS232/422/485串口數據，雙光口支持鏈型網絡、環網冗余自愈
XX=02: MM 2km
XX=20: SM 20km
|
方案應用圖例一
產品支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，
并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構
點對點（Point to Point） 應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離:
鏈型（Line） 應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾:
應用方案圖例二
星型（Star）應用場合：多個節點之間需要改變總線鏈型拓?fù)浞绞剑蛘叨鄠�節點間需要完全的電氣隔離時；
應用方案圖例三
環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時
應用方案圖例四
本系列產品應用靈活，同時，該系列產品可采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸?shù)淖杂Ｗo(hù)功能，網絡故障排除后系統會自動恢復。
