HT-EDR/NDR系列導軌電源是一款屬于經濟型薄型符合工業標準的75W-120W交流變直流的導軌型電源供應器,這種機型可以安裝于 DIN rail TS35 / 7.5 或 35/15的導軌上.為節省電柜的安裝空間本系列設計成超薄性(75W 32mm/120W 40mm)采用從90Vac到264Vac全范圍交流輸入.并符合EN61000-3-2標準及關于歐盟制定的諧波電流的范圍。EDR/NDR的差別只是EMC標準稍有不同.且NDR的工作環境溫度可達-20～+70℃。
HT-EDR/NDR采用金屬外殼設計,便于提高機臺散熱,其工作效率高達88.5%,在空氣循環條件下整個系列能工作在-20～+60℃(NDR為-20～+70℃)的環境溫度中,該機型具備恒流過載保護模式,適合在各種電感型或電容性負載應用,完整的保護功能及符合工業控制設備相關認證(UL508,TUV EN60950-1及其他)使得EDR/NDR系列成為一個極具競爭力的工業應用環境的解決方案,其主要的應用領域如工業控制系統、半導體制造設備、工廠自動化、機電設備等

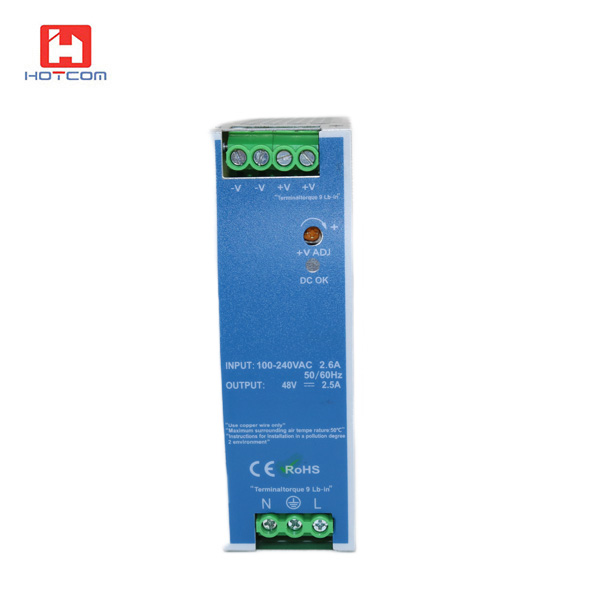

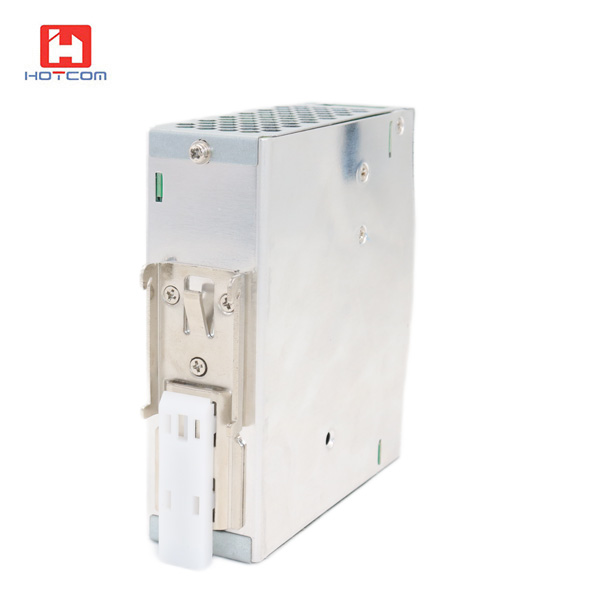

12V 10A, 24V 5A, 48V 2.5A 導軌式工業級開關電源
開關電源及導軌電源的正確使用方法
1.導軌電源運用交流電壓的規格有 110VAC 220VAC 380VAC電源通電前要檢查所接入的電壓與電源輸入電壓能否相符。
2.初次通電前先不要接負載，先檢查電源的輸出電壓與所接設備的電源能否相符，以免損壞所接設備。
3 本電源運用前要接好地線，本類型電源接地線在圖中標注的位置。
4.電源運用要放在通風良好的中央。
5導軌電源輸出電流確實定；依據導軌電源所供設備的額定規范電流或萬用表測均勻電流值肯定。環境溫度高、空氣活動不好、理性負載情形下，多備20-30%的電流余量。
6 導軌電源輸入功率確實定：導軌電源額輸入功率取決于所供設備額定標注功率。在不知所供設備額定功率的狀況下，可依據所供設備的額定電流及電壓的乘積值，得到（電流X電壓=功率）。用戶在選用電源功率時，應大于實踐運用功率及峰值功率的15-30%.
7 導軌電源輸出直流路數確實定：導軌電源常規有最多四路輸出。（S-單組、D-雙組、T-三組、Q-四組）依據所供設備肯定。
8 導軌電源有過/欠壓、過電流、過熱維護及風機散熱等維護功用。請依據實踐運用狀況停止選擇，以加強系統工程的穩定性、牢靠性。
