深圳市鴻騰光電有限公司歡迎您！電話：86-755-86197637

產品分類
產品搜索
關鍵字
搜索
導軌式電源

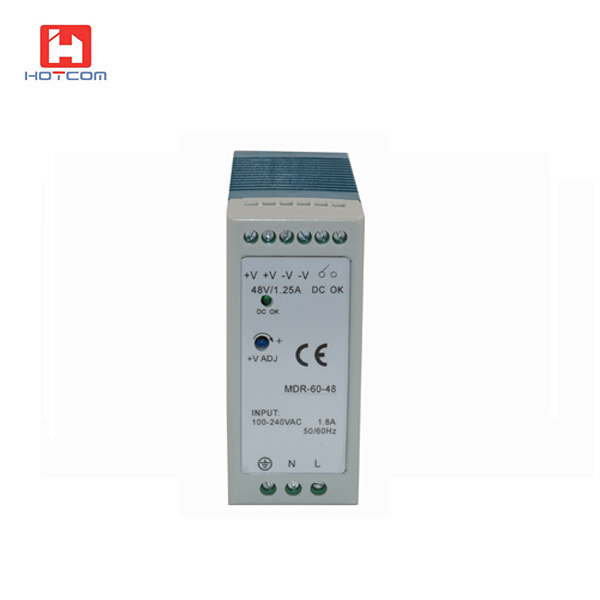

60W導軌式工業開關電源
通用AC輸入/全范圍
保護功能：短路/過載/過壓/過溫
通過自由的空氣對流冷卻

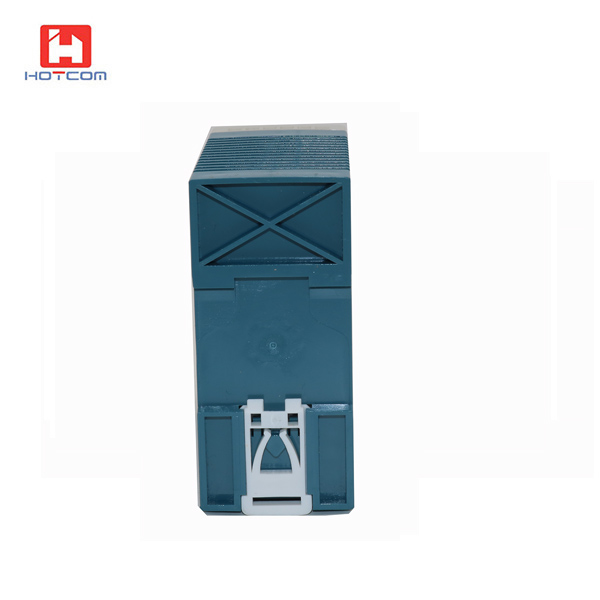

可安裝在DIN軌道TS-35/7.5或15
LED電源指示燈
100％滿負荷燒機測試
固定開關頻率在55KHZ
2年保修
  • 產品描述
  • 產品參數
  • 應用方案
  • 資料下載
  • 關聯產品

5V 10A, 12V 5A, 24V 2.5A, 48V 1.25A導軌式工業開關電源


開關電源及導軌電源的正確使用方法
1.導軌電源運用交流電壓的規格有 110VAC  220VAC  380VAC電源通電前要檢查所接入的電壓與電源輸入電壓能否相符。
2.初次通電前先不要接負載，先檢查電源的輸出電壓與所接設備的電源能否相符，以免損壞所接設備。
3 本電源運用前要接好地線，本類型電源接地線在圖中標注的位置。
4.電源運用要放在通風良好的中央。
5導軌電源輸出電流確實定；依據導軌電源所供設備的額定規范電流或萬用表測均勻電流值肯定。環境溫度高、空氣活動不好、理性負載情形下，多備20-30%的電流余量。
6 導軌電源輸入功率確實定：導軌電源額輸入功率取決于所供設備額定標注功率。在不知所供設備額定功率的狀況下，可依據所供設備的額定電流及電壓的乘積值，得到（電流X電壓=功率）。用戶在選用電源功率時，應大于實踐運用功率及峰值功率的15-30%.
7 導軌電源輸出直流路數確實定：導軌電源常規有最多四路輸出。（S-單組、D-雙組、T-三組、Q-四組）依據所供設備肯定。
8 導軌電源有過/欠壓、過電流、過熱維護及風機散熱等維護功用。請依據實踐運用狀況停止選擇，以加強系統工程的穩定性、牢靠性。
9 導軌電源品種有：工業鐵殼型、導軌型、LED室外防雨及防水型等，請依據實踐應用選擇。
在電路系統設計中應遵照“一點接地”的準繩，假如構成多點接地，會呈現閉合的接地環路，當磁力線穿過該回路時將產生磁感應噪聲，實踐上很難完成“一點接地”。因而，為降低接地阻抗，消弭散布電容的影響而采取平面式或多點接地，應用一個導電平面（底板或多層印制板電路的導電平面層等）作為參考地，需求接地的各局部就近接到該參考地上。為進一步減小接地回路的壓降，可用旁路電容減少返回電流的幅值。在低頻和高頻共存的電路系統中，應分別將低頻電路、高頻電路、功率電路的地線單獨銜接后，再銜接到公共參考點上。

型號

HT-MDR-60-5

HT-MDR-60-12

HT-MDR-60-24

HT-MDR-60-48

直流電壓

5V

12V

24V

48V

額定電流

10A

5A

2.5A

1.25A

輸出電流范圍

0-10A

0-5A

0-2.5A

0-1.25A

額定功率

50W

60W

60W

60W

紋波及噪音

80mVp-p

120mVp-p

150mVp-p

200mVp-p

直流電壓可調范圍

5~6V

12~15V

24~30V

48~56V

電壓精度

±2.0%

±1.0%

±1.0%

±1.0%

線性調整率

±1.0%

±1%

±1%

±1%

負載調整率

±1.5%

啟動、上升時間

500ms,30ms/230VAC   500ms,30ms/115VAC滿負荷

輸入

輸入電壓范圍

85~264VAC   47~63Hz; 120~370VDC

輸入電流

1.8A/115V     1A/ 230V

頻率

78%

頻率

78%

頻率

沖擊電流

冷啟動電流30A/115V  60A/230V

漏電流

<1mA/240VAC

保護

過載


105%~160%

保護方式：恒定電流限制，自動恢復后，故障被排除

過壓

6.25~7.25V

15.6~18V

31.2~36V

57.6~64.8V

保護類型：關閉鄰/電壓，重新開機恢復

功能DC OK信號值

繼電器觸點（最大）：30V/1A阻性負載

環境





工作溫度、濕度

-20℃~+60℃; 20%~90%RH

存儲溫度，濕度

-40℃~+85℃; 10%~95%RH

溫度系數

±0.03%/℃(0~50℃)

振動

10~500Hz, 2G 10min./1周期，時長60分，各軸

安全


耐壓

I/P-O/P: 3KVAC

絕緣電阻

I/P-O/P: 100M Ohms / 500VDC

標準


安全標準

設計參考 UL60950-1,TUV EN60950-1,EN50178

EMC標準

設計參考EN55011,EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024,EN61000-6-2，EN61204-3

其他


尺寸

40*90*100mm(L*W*H)

重量

0.3Kg

包裝

42pcs/14.7Kg/0.91CUFT
