深圳市鴻騰光電有限公司歡迎您！電話：86-755-86197637

產品分類
產品搜索
關鍵字
搜索
導軌式電源

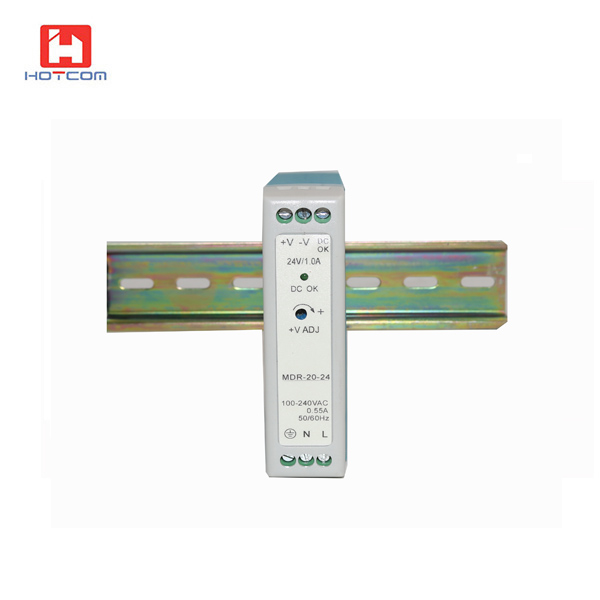

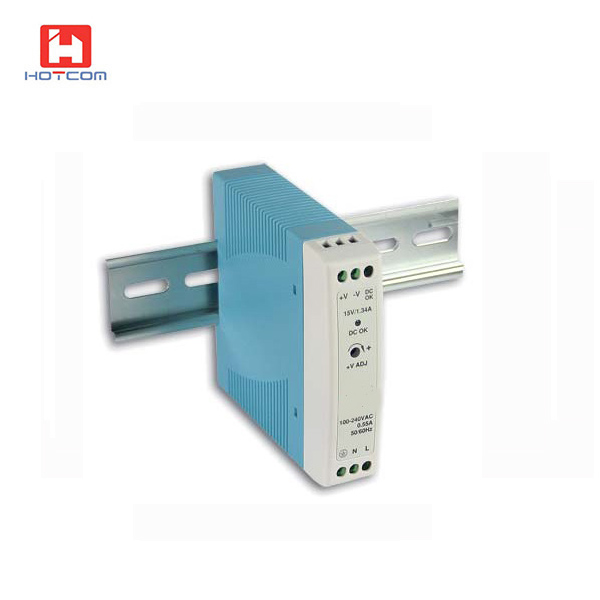

20W導軌式工業開關電源
通用AC輸入/全范圍
保護功能：短路/過載/過壓
通過自由的空氣對流冷卻
可安裝在DIN軌道TS-35/7.5或15
溶膠Ⅱ類
LED電源指示燈
100％滿負荷燒機測試
1年保修
  • 產品描述
  • 產品參數
  • 應用方案
  • 資料下載
  • 關聯產品

5V 3A, 12V 1.67A, 15V 1.34A, 24V 1A導軌式工業開關電源


開關電源及導軌電源的正確使用方法

1.導軌電源運用交流電壓的規格有 110VAC  220VAC  380VAC電源通電前要檢查所接入的電壓與電源輸入電壓能否相符。
2.初次通電前先不要接負載，先檢查電源的輸出電壓與所接設備的電源能否相符，以免損壞所接設備。
3 本電源運用前要接好地線，本類型電源接地線在圖中標注的位置。
4.電源運用要放在通風良好的中央。
5導軌電源輸出電流確實定；依據導軌電源所供設備的額定規范電流或萬用表測均勻電流值肯定。環境溫度高、空氣活動不好、理性負載情形下，多備20-30%的電流余量。
6 導軌電源輸入功率確實定：導軌電源額輸入功率取決于所供設備額定標注功率。在不知所供設備額定功率的狀況下，可依據所供設備的額定電流及電壓的乘積值，得到（電流X電壓=功率）。用戶在選用電源功率時，應大于實踐運用功率及峰值功率的15-30%.
7 導軌電源輸出直流路數確實定：導軌電源常規有最多四路輸出。（S-單組、D-雙組、T-三組、Q-四組）依據所供設備肯定。
8 導軌電源有過/欠壓、過電流、過熱維護及風機散熱等維護功用。請依據實踐運用狀況停止選擇，以加強系統工程的穩定性、牢靠性。

型號

HT-MDR-20-5

HT-MDR-20-12

HT-MDR-20-15

HT-MDR-20-24

直流電壓

5V

12V

15V

24V

額定電流

3A

1.67A

1.34A

1A

輸出電流范圍

0-2A

0-1.67A

0-1.34A

0-1A

額定功率

15W

20W

20W

24W

紋波及噪音

80mVp-p

120mVp-p

120mVp-p

150mVp-p

直流電壓可調范圍

4.75~5.5V

10.8~13.2V

13.5~16.5V

21.6~26.4V

電壓精度

±2.0%

±1.0%

±1.0%

±1.0%

線性調整率

±1.0%

±1%

±1%

±1%

啟動、上升時間

500ms,30ms/230VAC   1000ms,30ms/115VAC 滿負荷

保持時間

50ms/230VAC   20ms/115VAC 滿負荷

輸入

輸入電壓范圍

85~264VAC   47~63Hz; 120~370VDC

輸入電流

0.55A/115V   0.35A/ 230V

頻率

76%

80%

81%

84%

沖擊電流

冷啟動電流20A/115V   40A/230V

漏電流

<1mA/240VAC

保護

過載

105%~160%

保護方式：恒定電流限制，自動恢復后，故障被排除

過壓

8.75~6.75V

13.8~16.2V

17.25~20.25V

27.6~32.4V

保護類型：關閉鄰/電壓，重新開機恢復

功能DC OK 信號值

37.5~6V/50mA

9~13.5V/40mA

11.5~16.5V/40mA

18~27V/20mA

環境

工作溫度、濕度

-20℃~+60℃; 20%~90%RH

存儲溫度，濕度

-40℃~+85℃; 10%~95%RH

溫度系數

±0.03%/℃(0~50℃)

振動

10~500Hz, 2G 10min./1周期，時長60分，各軸

安全

耐壓

I/P-O/P: 3KVAC

絕緣電阻

I/P-O/P: 100M Ohms / 500VDC

標準

安全標準

設計參考 UL60950-1,TUV EN60950-1,EN50178

EMC 標準

設計參考EN55011,EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024,EN61000-6-2，EN61204-3

其他

尺寸

22.5*90*100mm(L*W*H)

重量

0.3Kg

包裝

72pcs/14.7Kg/0.91CUFT
