產品介紹

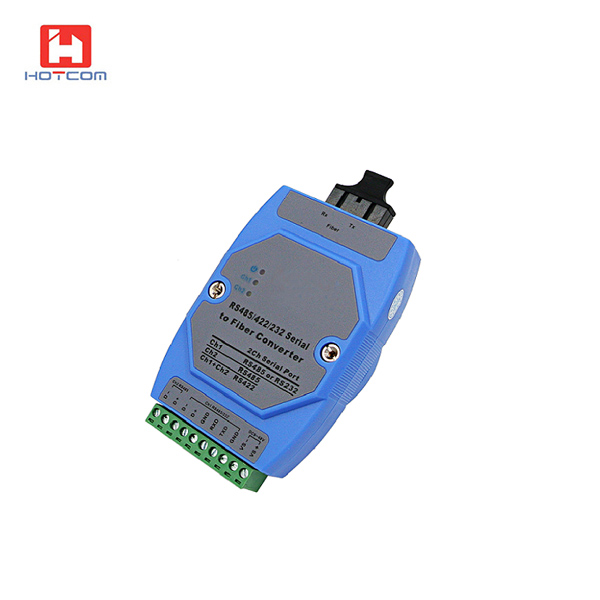

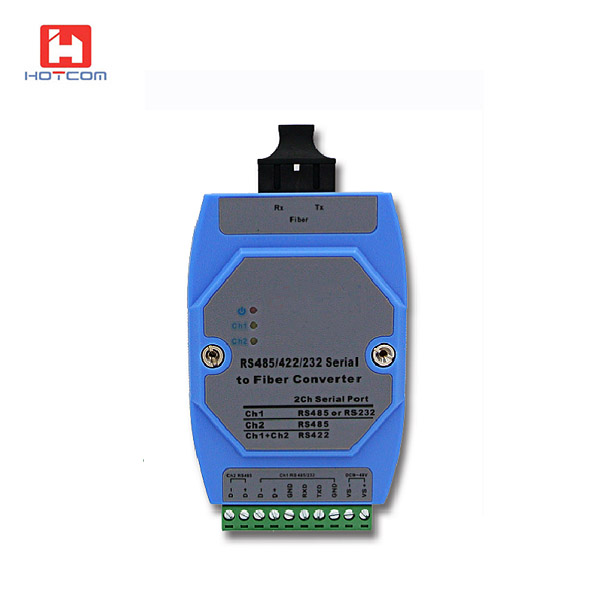

HT403-R3-B具有2路雙向RS-485或是1路RS-422或是1路RS-232轉換成光纖的功能，支持MODBUS、PPI、DMX512等協議，可應用在PLC光纖通信、燈光控制、門禁系統和停車場系統。
HT403-R3-B可解決工業通信系統的RS-485/422/232串口信號的光纖轉換，解決復雜電磁場環境下RS-485/422/232串口信號的干擾因素和長距離傳輸問題。
HT403-R3-B系列串口光纖MODEM，可連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器，支持PLC的PPI、MODBUS等通信協議。35mm標準導軌安裝，DC9~48V的寬電壓供電，性能卓越、工作穩定，完全滿足工業環境下的系統通信連接。
產品特點：
1、光纖接口為雙纖SC口，不區分單模跟多模光纖
2、具有2路RS-485或1路RS-422或1路RS-232接口
3、應用時可一端是RS-232，一端是RS-485
4、零延時自動轉發、異步傳輸，點對點傳輸
5、自動偵測串口速率、判別和控制數據傳輸方向
6、RS-485最大通信速率250Kbps，RS232最大通信速率115.2K
7、接口提供600W浪涌保護，15KV靜電保護
8、DC9~48V的寬電壓供電，滿足工業24V供電要求

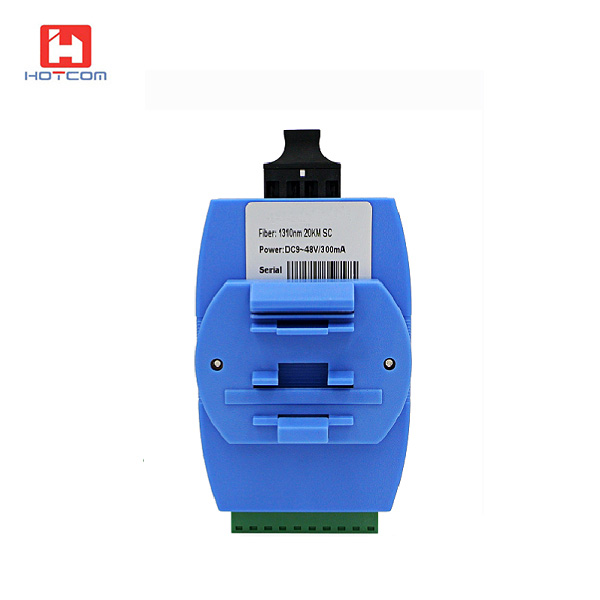

9、35mm DIN導軌安裝
性能參數
接 口：符合EIA RS-232，RS-485,RS-422標準
傳輸速率：RS-485/422：0~250Kbps，RS-232: 0~115.2Kbps
傳輸距離：RS-232：10米，RS-485/422：1000米
負載能力：RS-485最多支持32個終端輪詢方式
光纖接口：單纖/雙纖(SC/FC/ST)接口，雙纖單多模通用，單纖適用于單模
光纖距離：多模0-2公里，單模0-20公里
供電方式：DC9~48V供電，DC12V@300MA（MAX)
工作溫度：-20℃到75℃
外型尺寸：L103xW72xH27（mm）
型號定義
HT403-R3-B-3M02-xx: RS232/422/485轉光纖，多模2KM, XX=SC/ST/FC
HT403-R3-B-3S20-xx: RS232/422/485轉光纖，單模雙纖20KM, XX=SC/ST/FC
